[On30 ロコ]

DCCサウンド追加2台

BACHMANNのOn30ロコ、ShayとClimaxにDCCサウンドを追加する．
どちらも元はアナログDCのロコだが、DCC用のコネクタが装備されているので改造は比較的簡単．
Shayにはバックライトも追加した．

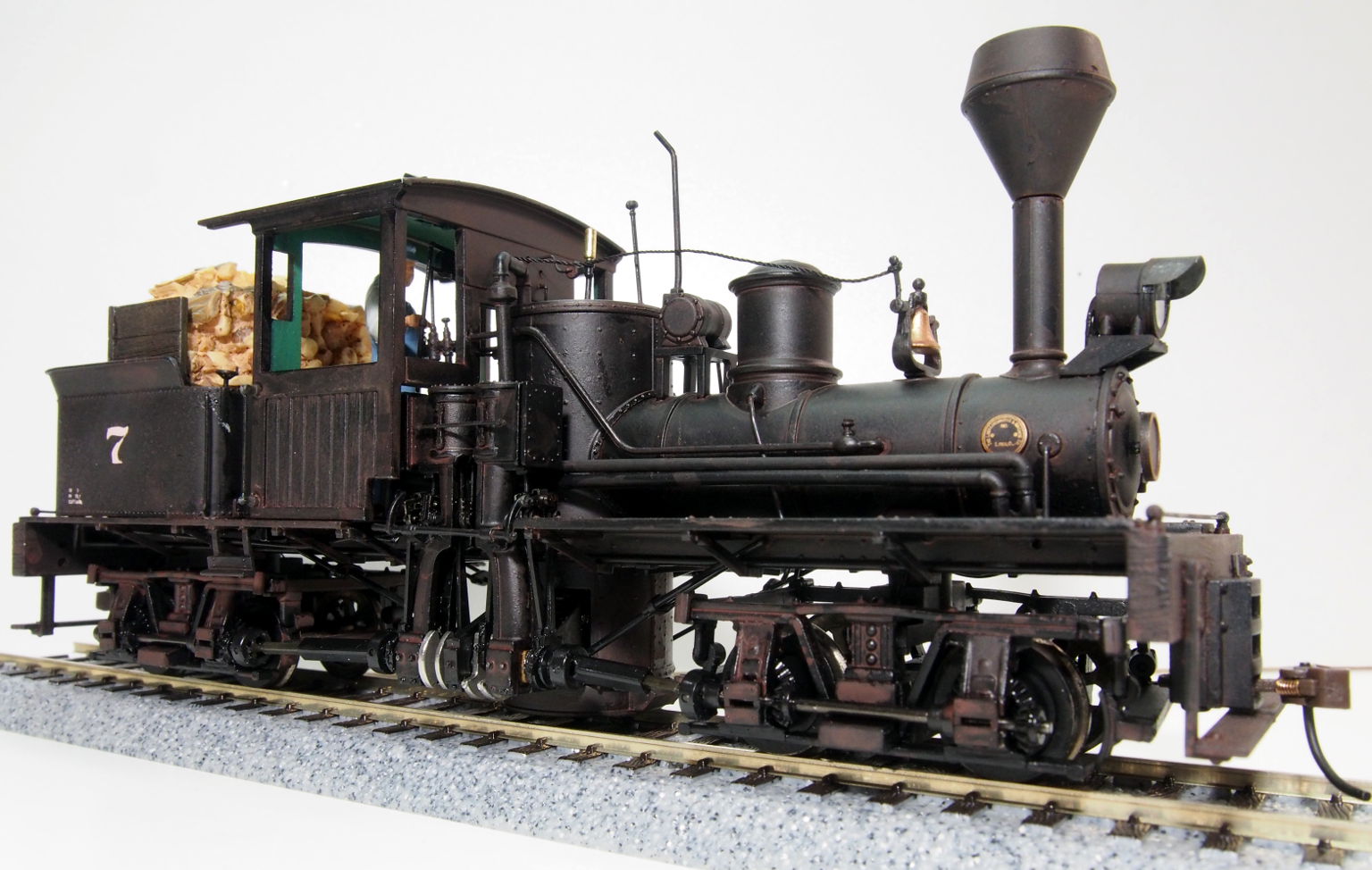

完成したShay．
人形を乗せてウェザリング塗装している．

SOUNDTRAXX社のShay用デコーダーを使う．
車輪に接点を付けて排気音を同期するパーツが付属しているが、加工がめんどうなのでこれは使わなかった．
DCCの速度同期でも問題ない．

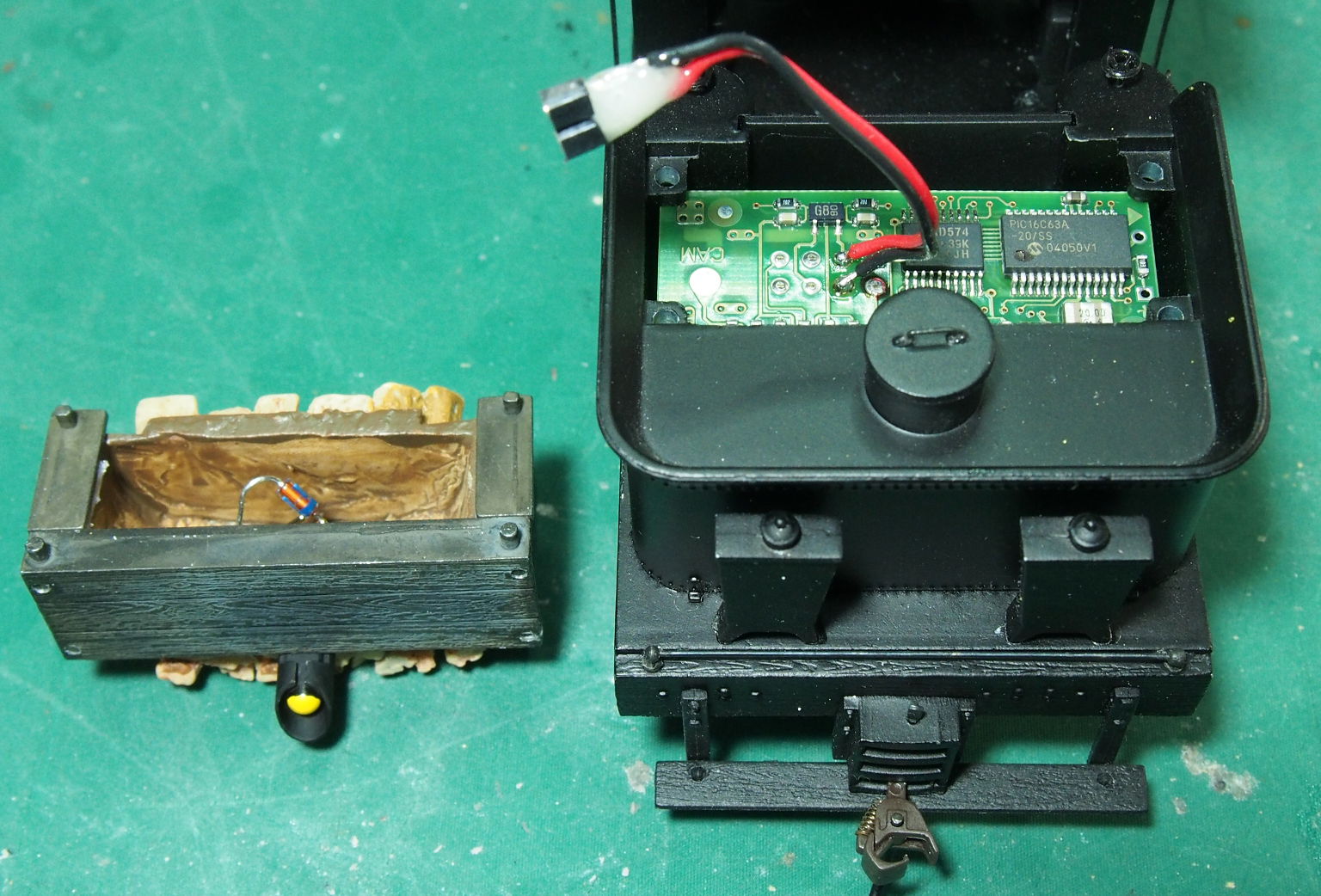

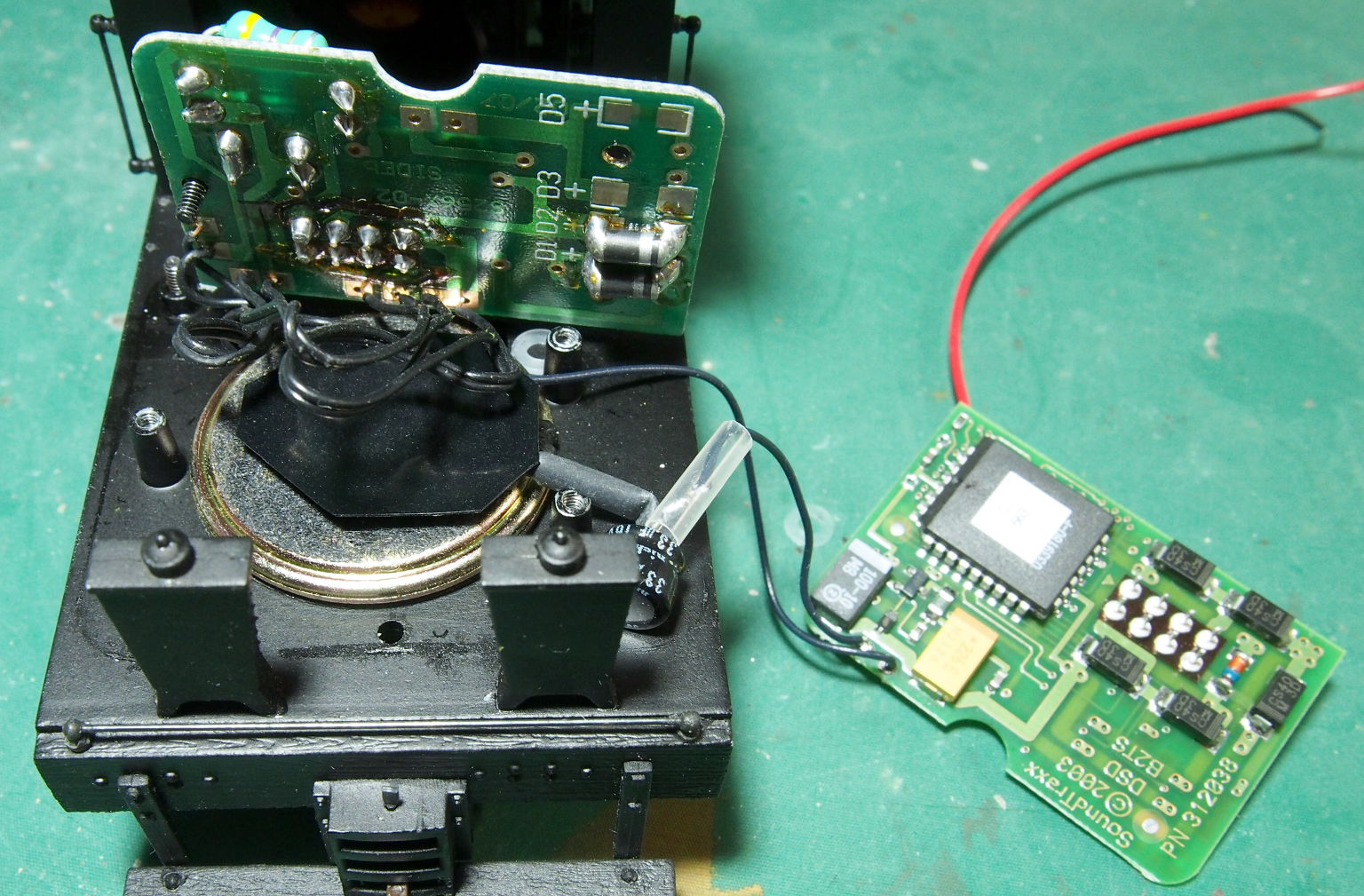

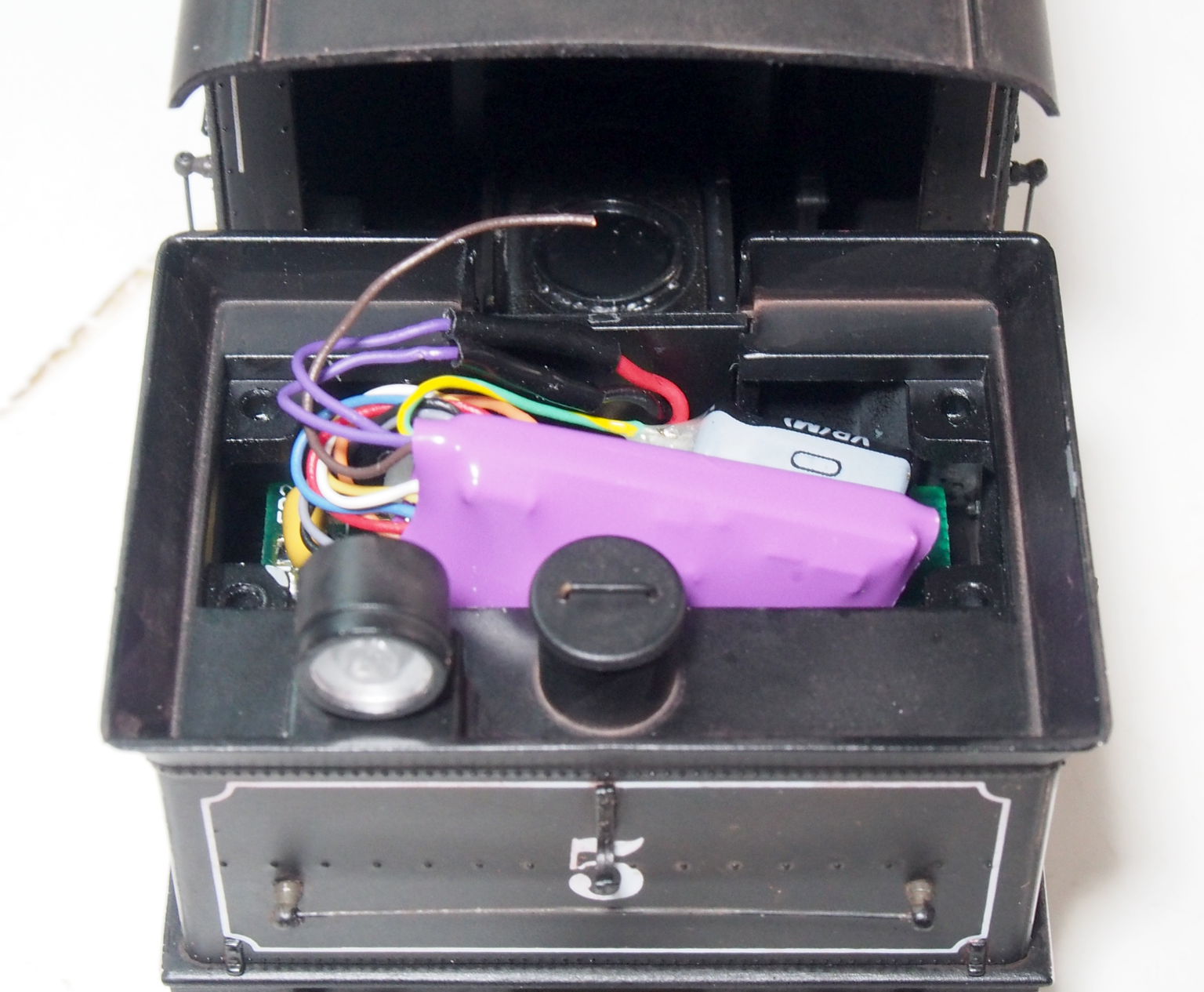

付属のスピーカーを床に付けて、オリジナルの制御ボードの上にサウンドボードを重ねる．
間が狭いので電線のショートに注意．

このShayにはバックライトがないので追加してみた．

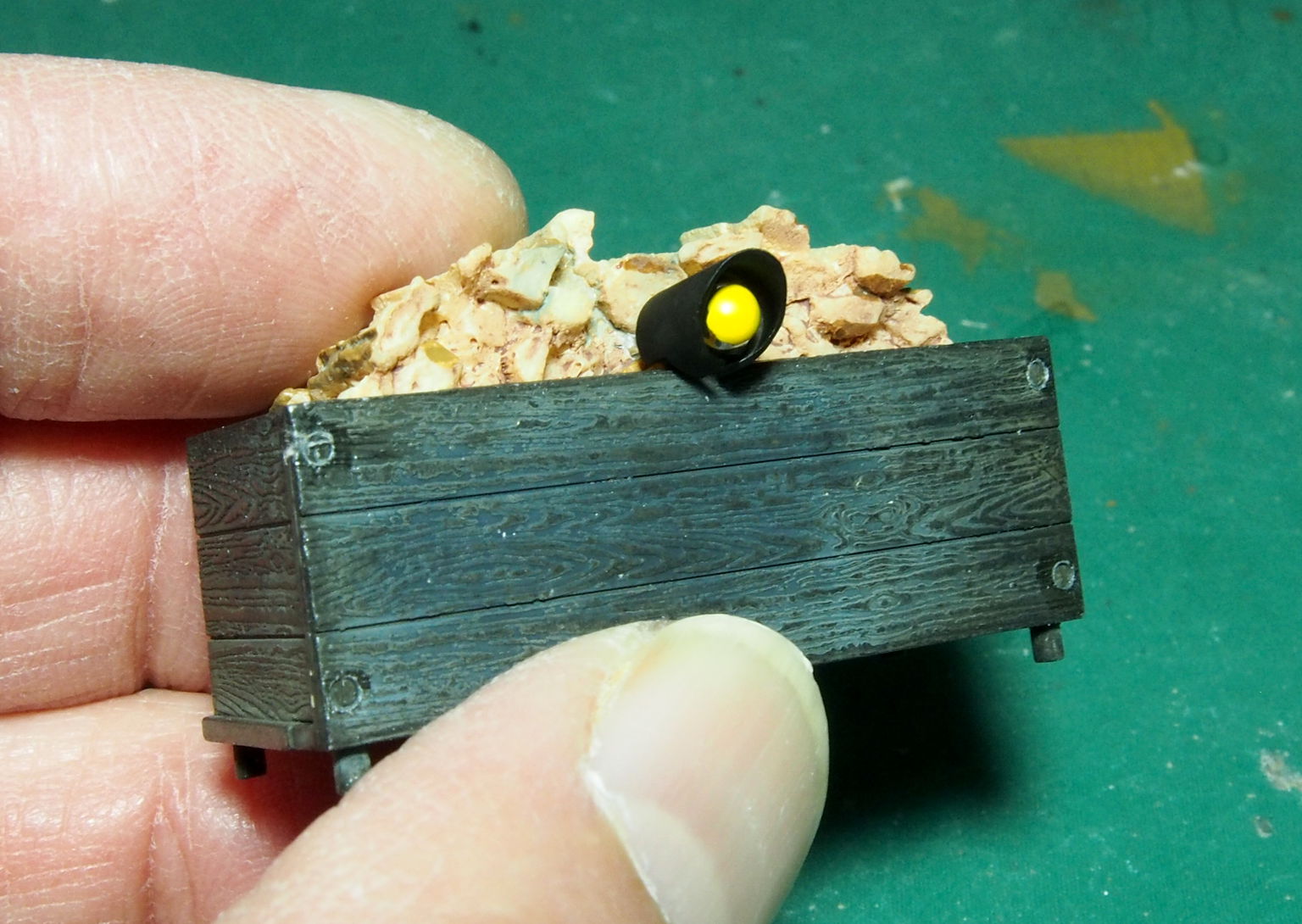

Shayに付属の薪にLEDをつけて、アルミのキャップをかぶせる．

白色光なのでレンズを黄色に塗っている．
こんなところにライトがあるか？とは思うが・・

SOUNDTRAXXのコネクタ部分から2,7番の線を出し、定電流ダイオードを通してLEDにつなぐ．

F7でライトの減光(Headlight Dimmer)ができる．
ノーマルで12.5V、減光で6.5VのDC出力がある．

この機種専用のデコーダーなので設置はしやすいが、ファンクションは、ライト/ベル/ホイッスル/減光/ミュートしかない．
後述するMicro-Tsunamiデコーダーでも格納可能と思う．

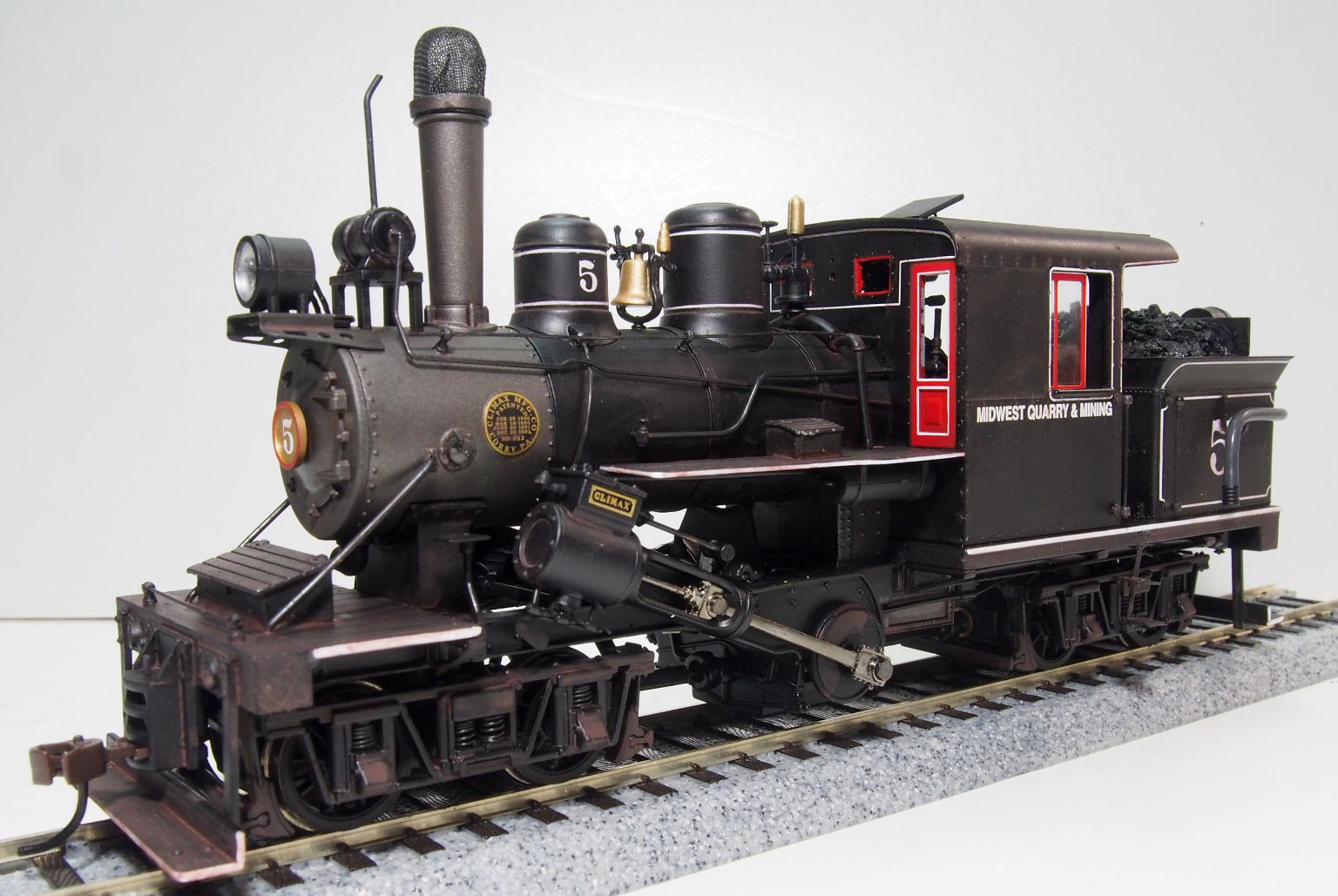

オプションパーツを追加してウェザリングしたClimax

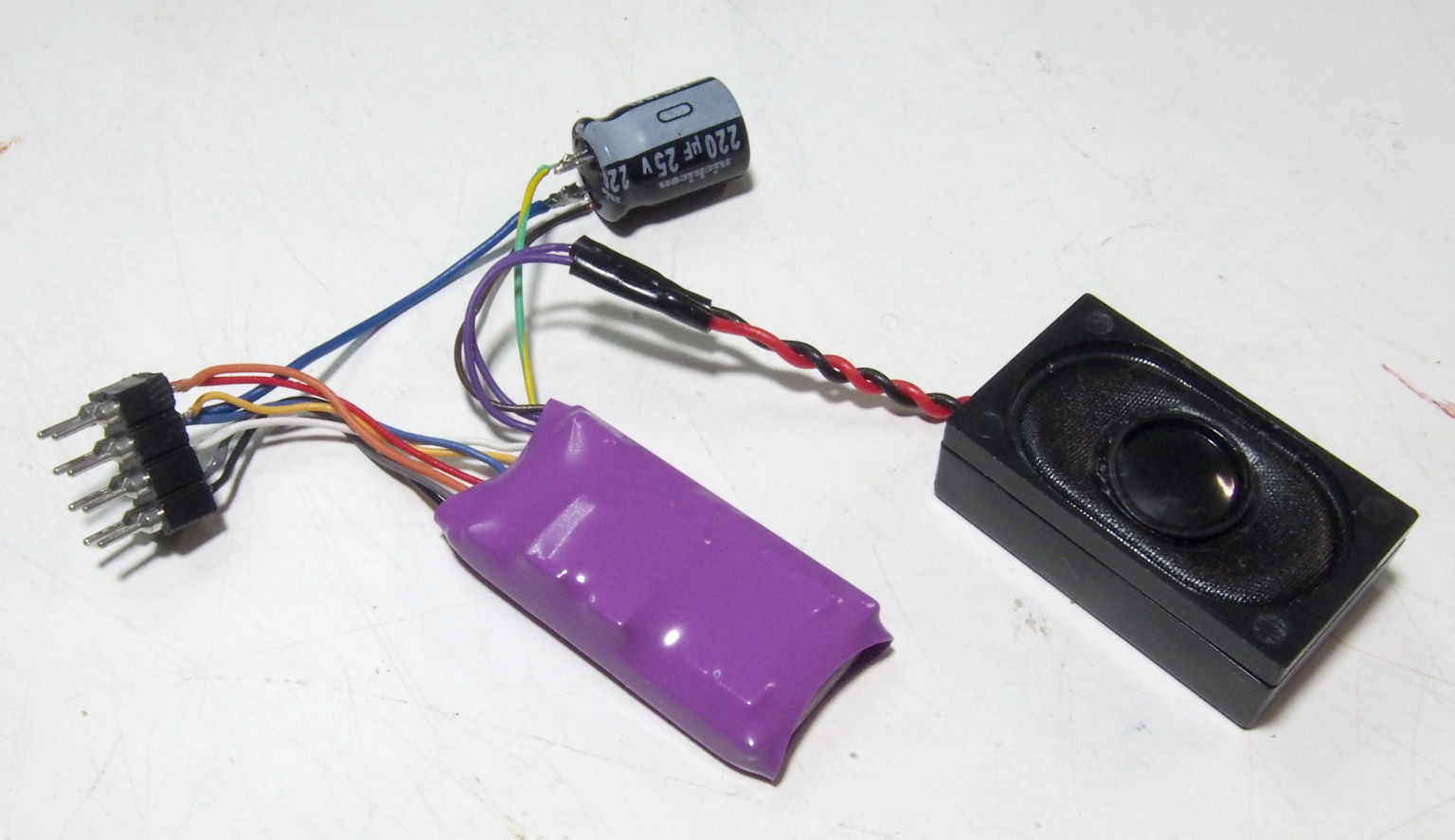

デコーダーはMicro-Tsunami TSU-750を使用．
手元にあったボックス付きのスピーカーがちょうどキャブ内におさまった．
デコーダーに付属の集電不良対策用コンデンサーもつけた．

スピーカーは上向きで床に固定、デコーダーが少しはみ出す．

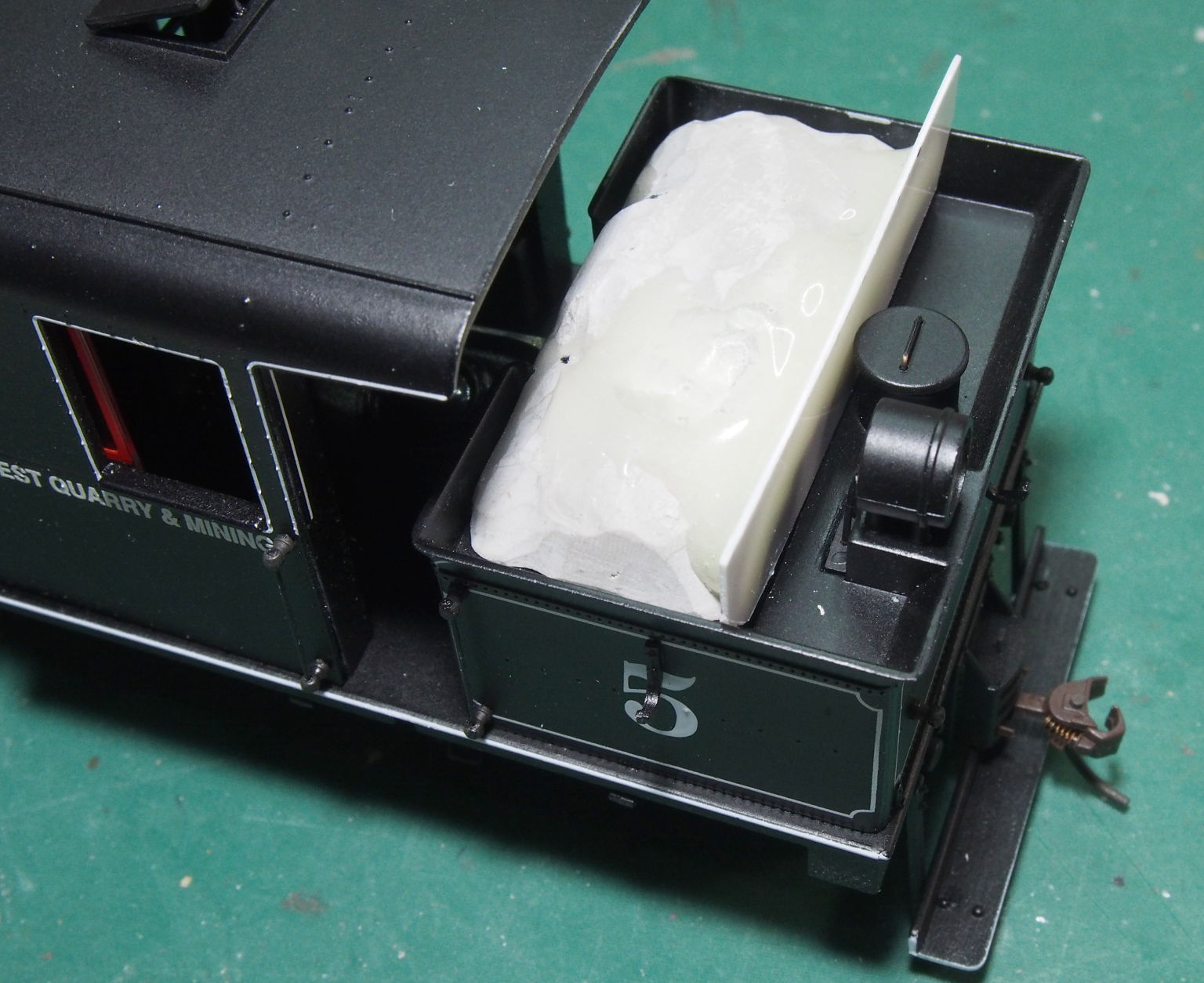

Shayと同じ付属の薪を乗せればそれでOKだが、このロコは石炭積みにしたかったので、エポキシ粘土でまずカバーを作る．

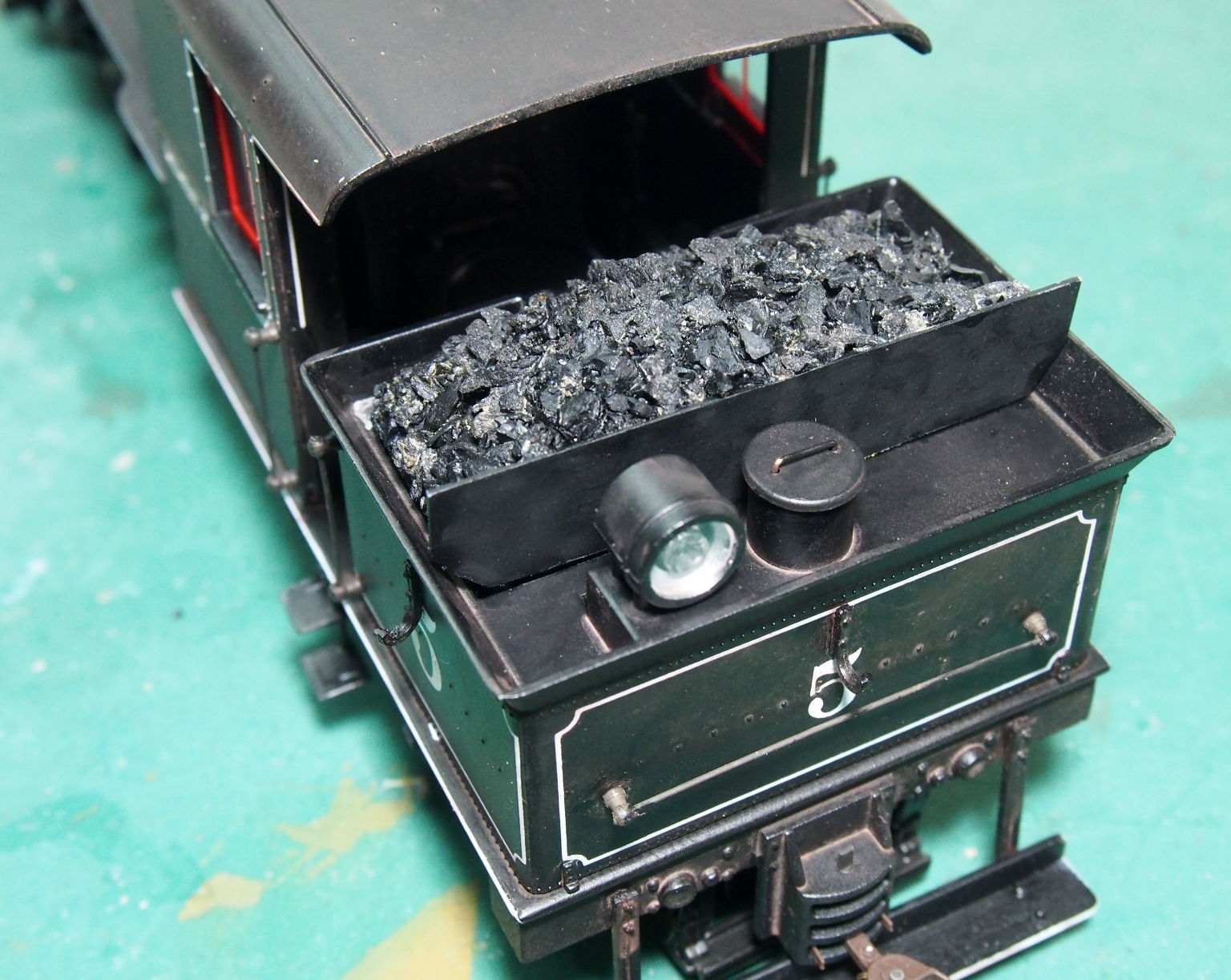

石炭を積んで、これで完成．
このデコーダーは10を超えるサウンド機能があり、面白い．

BACHMANNのOn30ロコには興味深い機種がたくさんあるが、走行系統にひ弱なものがあるので要注意．
このShayとClimaxは、よくまあと思うほど複雑な走行メカニズムを再現していて、走行も比較的良好だ．
なによりダイキャスト製の車体デザインに魅力がある．
