[On3/30/Sn3-MOD]

デュアルゲージ/デュアルスケール

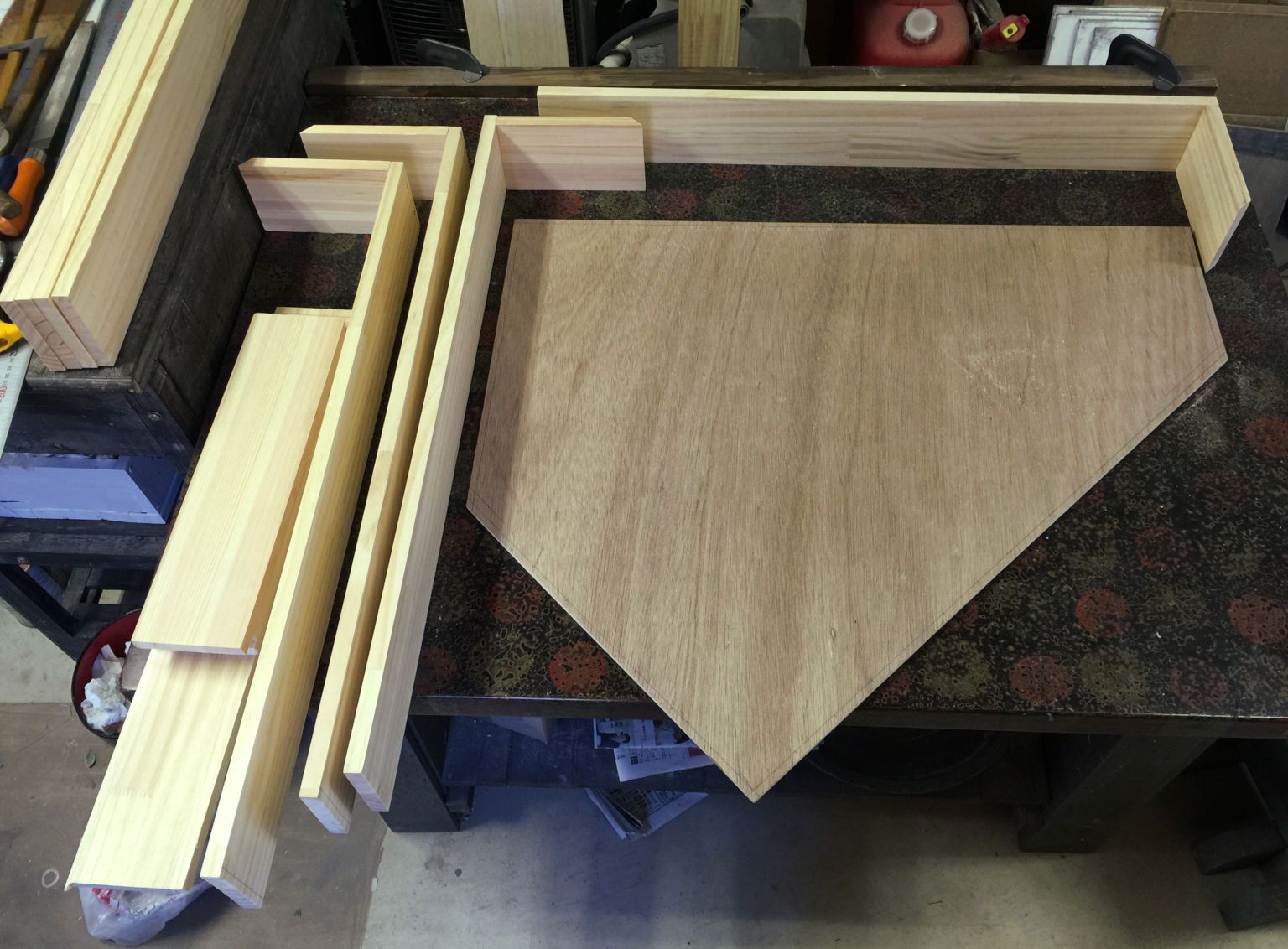

5年ほど前に作った変形台枠



半径900mmの曲線が通るように、
全体の大きさは 2m×2m．
これを8分割してある．
分割した各モジュールは900×700mm程度で、
これなら持ち運びも加工もし易い．

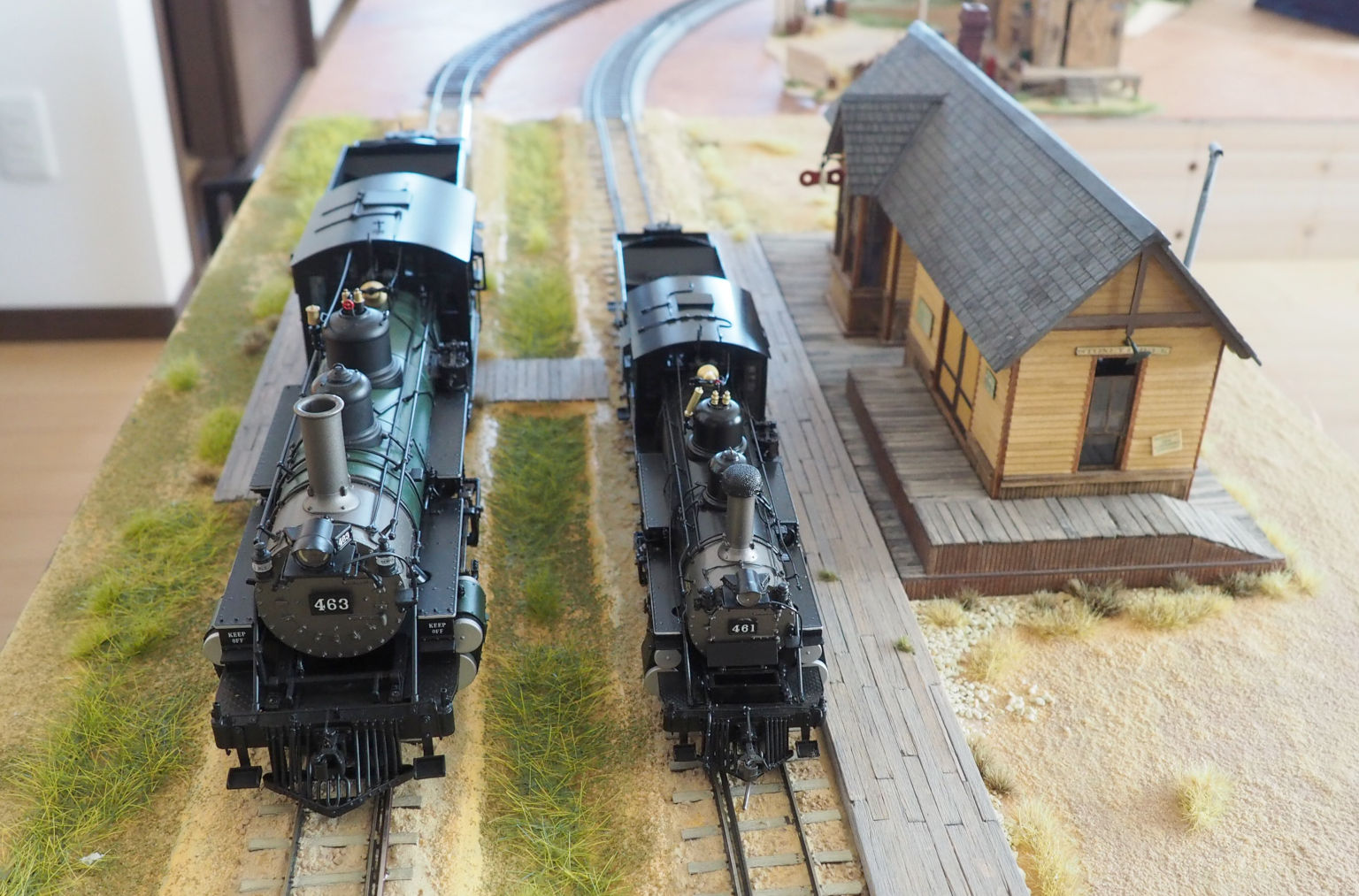

8年前に作ったOn30の直線モジュール．
線路の外側と内側にレールを1本追加すると、
左がOn3(19mm)、右がSn3(14.3mm)のゲージになる．
これを基準に2重円を作ることにした．

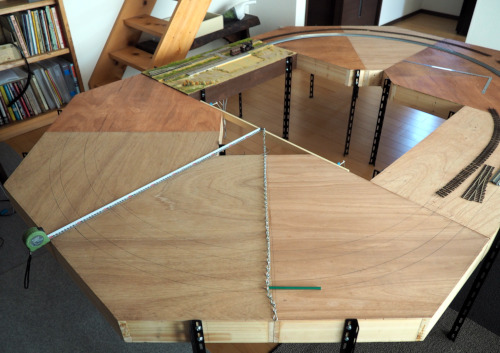

全体を10個のモジュールで構成．
チェーンを使って、900Rと790Rの曲線を描く．

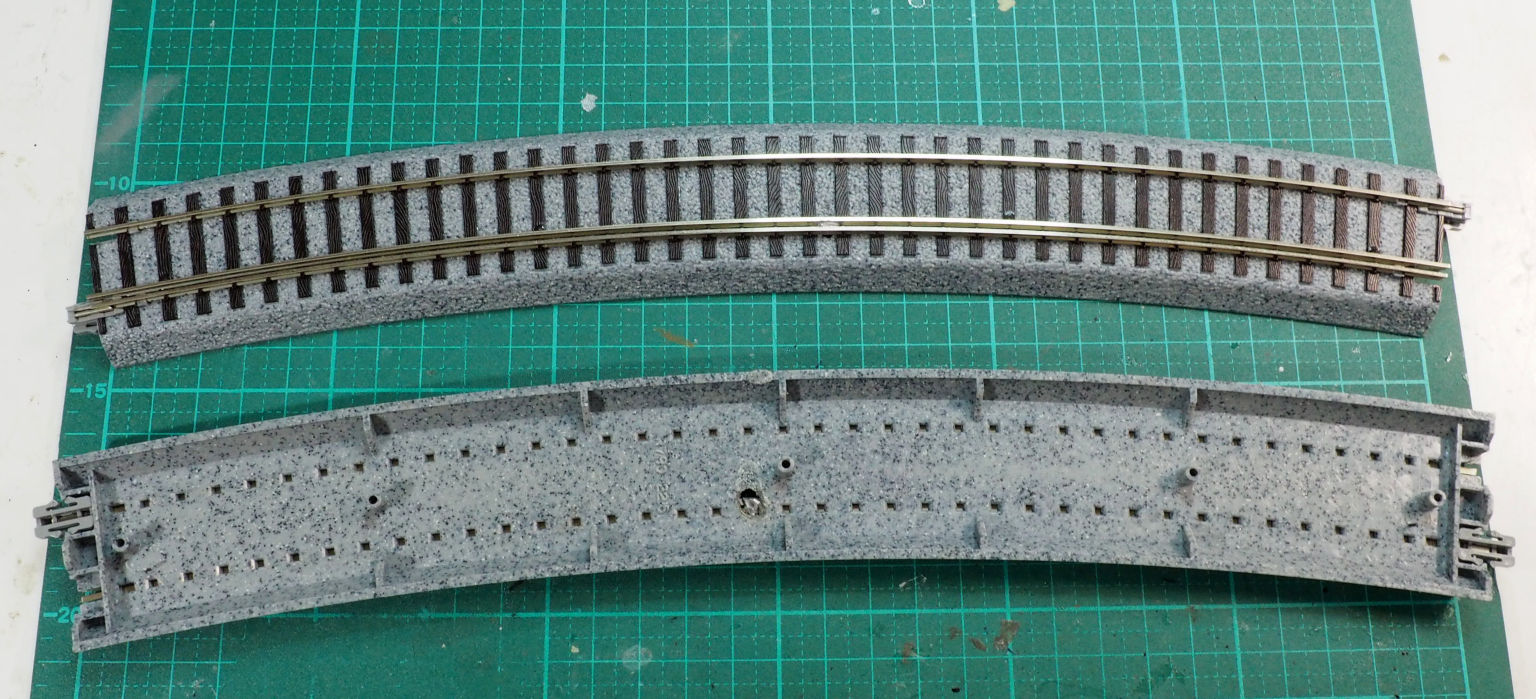

内円は、HOのユニトラックを使ったOn30/Sn3の線路．
ユニトラック線路の内側に、
Code83(高さ2.1mm)のレールを犬釘で固定する．
裏側に1ヶ所穴を開けて、
ハンダで追加レールと元レールを導通させる．

ユニトラック線路は、On30やSn3としては小さめになるのだが、
モジュール間の接続が簡単/確実になるので、常用している．



790Rのユニトラックをカットして、
Sカーブの線路を作る．

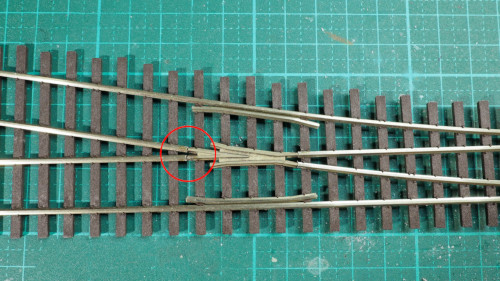

PBL社のSn3用ポイント
フログ部分の左(赤丸)が、どういうわけか導通しているので、
糸ノコでギャップを切り直した

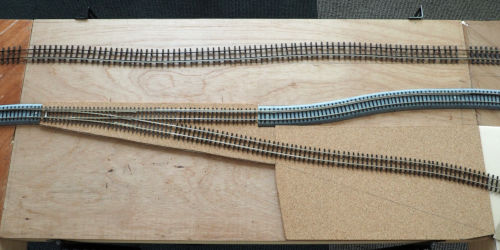

16.5mmゲージは本線のみ走行、
14.3mmは分岐線に入れる、という線路構成．
PBLのポイントとSn3フレキシブル線路はCode70(高さ1.8mm)で、
ユニトラックより0.3mm低いが、
レールの接続面をヤスリで削れば、だいじょうぶ．

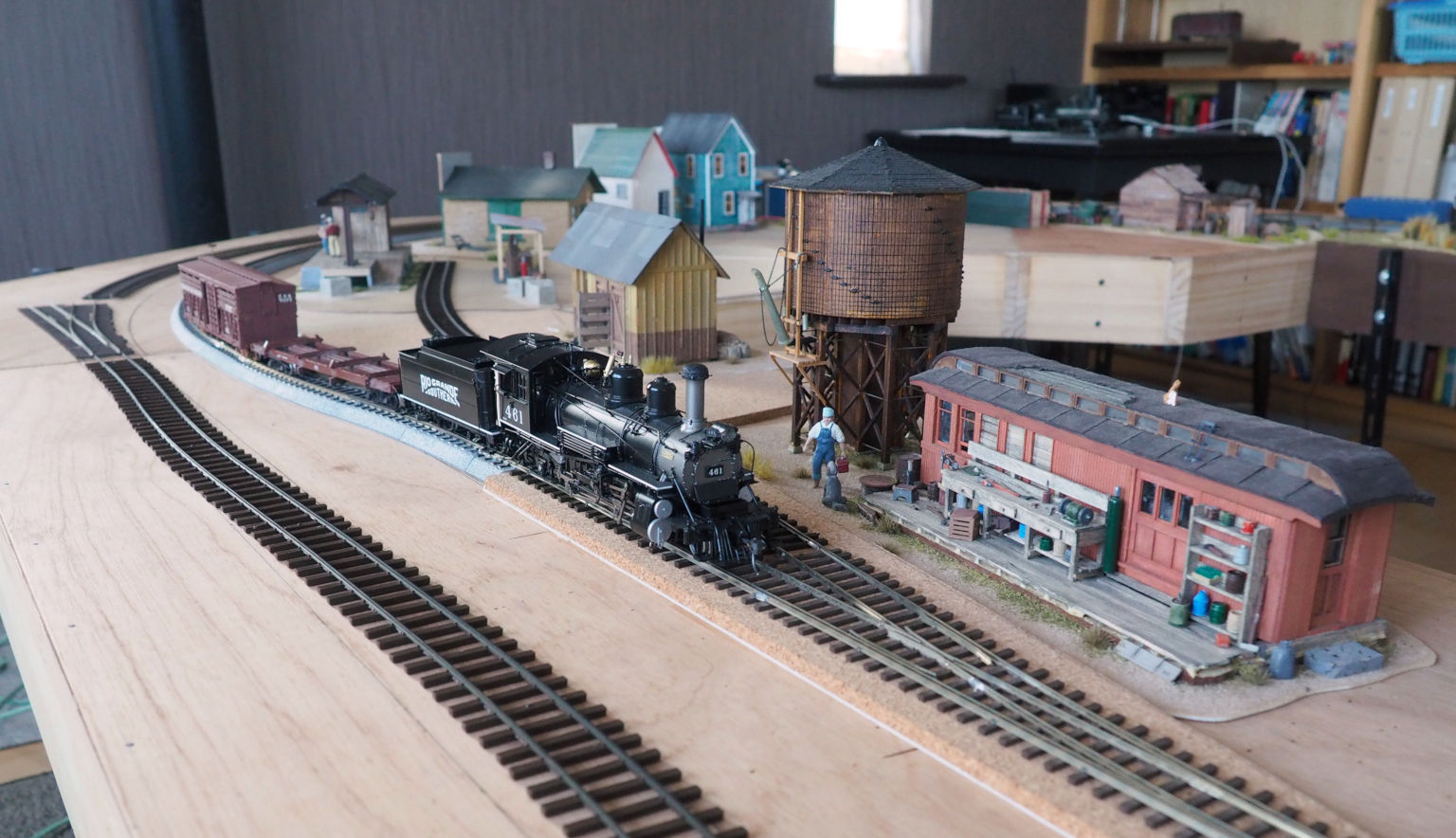

Sn3の列車が走行中．
ストラクチャは既存の流用品．

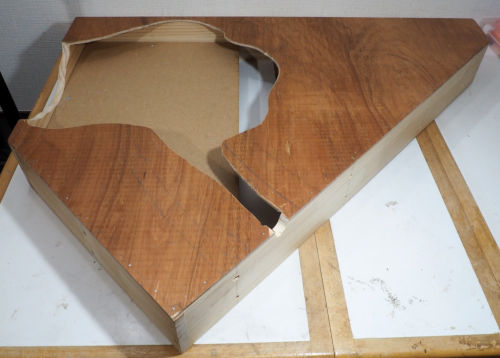

台枠をジグソーで切り抜いて、
池/沼？と川を掘る．



池/沼に底板を張る．
On3には2kgを超える重量機関車があり、
橋を支えるためにしっかり作る．



現状はこんな状態．
内周の線路は開通したが、外周はこれから作る．

手持ちのOn3ロコを走らせるには最低900Rが必要で、
ついでにSn3も混在させた、という変則/反則モジュール．
On30とSn3は共存できるかもしれないというのは、
4年前に思いついた．
( 2016年6月6日の記事 )
