[On30 ロコ]

KATOのDLをDCC化する

さんご模型のOn2・1/2 加藤 5t DL

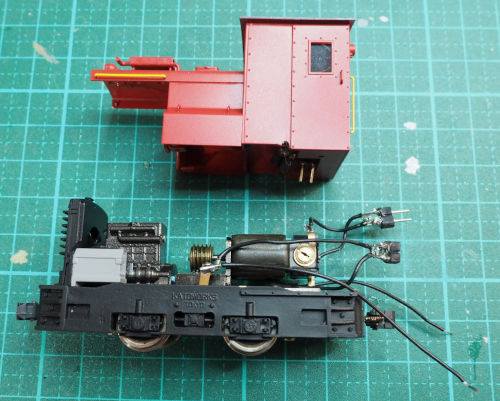

まず、モーターと集電の配線を切り離す．
左右車輪のリード線は外部にも出す．



前後のライトはダミーだったので、
極小LEDを入れてUVレジンで固める．
LEDは秋月電子の通販で購入、リード線付きで1個40円．
CRD(定電流ダイオード)は4.5mAを使用、1個30円．

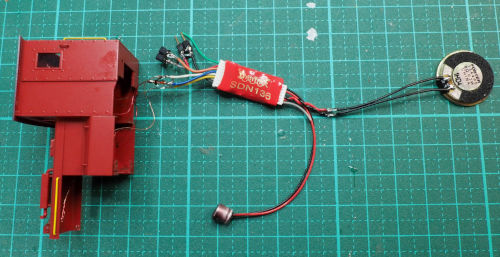

サウンドデコーダーは、
DigitraxのSDN136PSを使う．
これは SLとDL どちらにも切り替えられる．
スピーカーは20mm径のものに交換した．

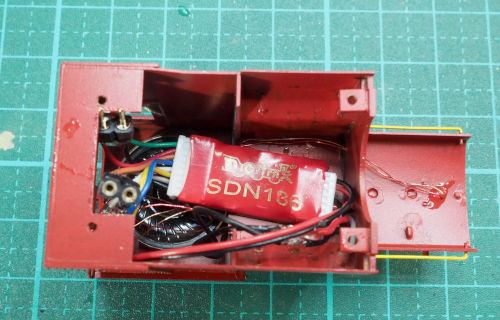

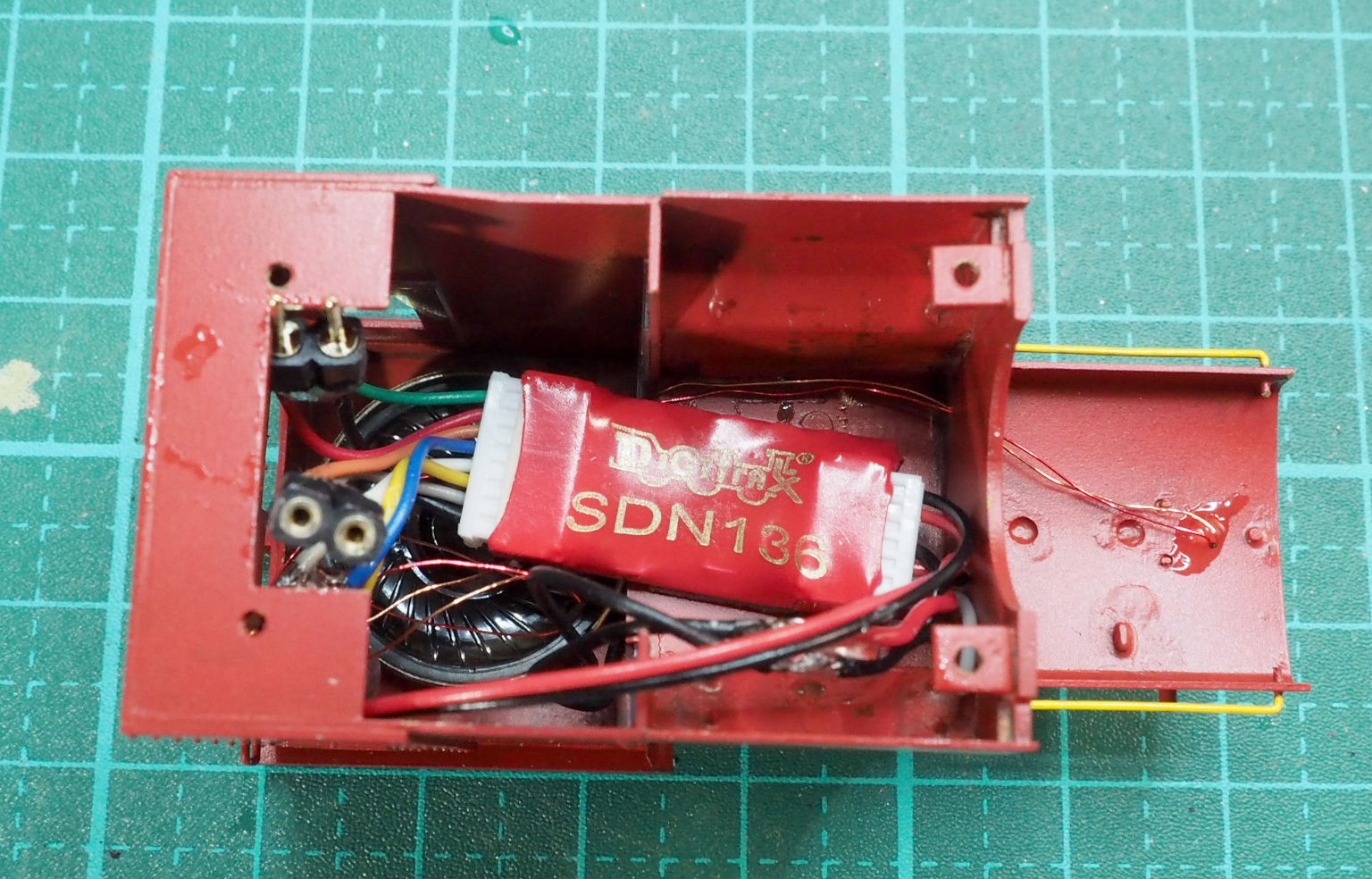

スピーカーは天井裏に貼り付けた．
このデコーダーは小さくて便利だが、
比較的音が小さい．
キャブの窓ガラスの一部を外して、
音が外へ出るようにした．

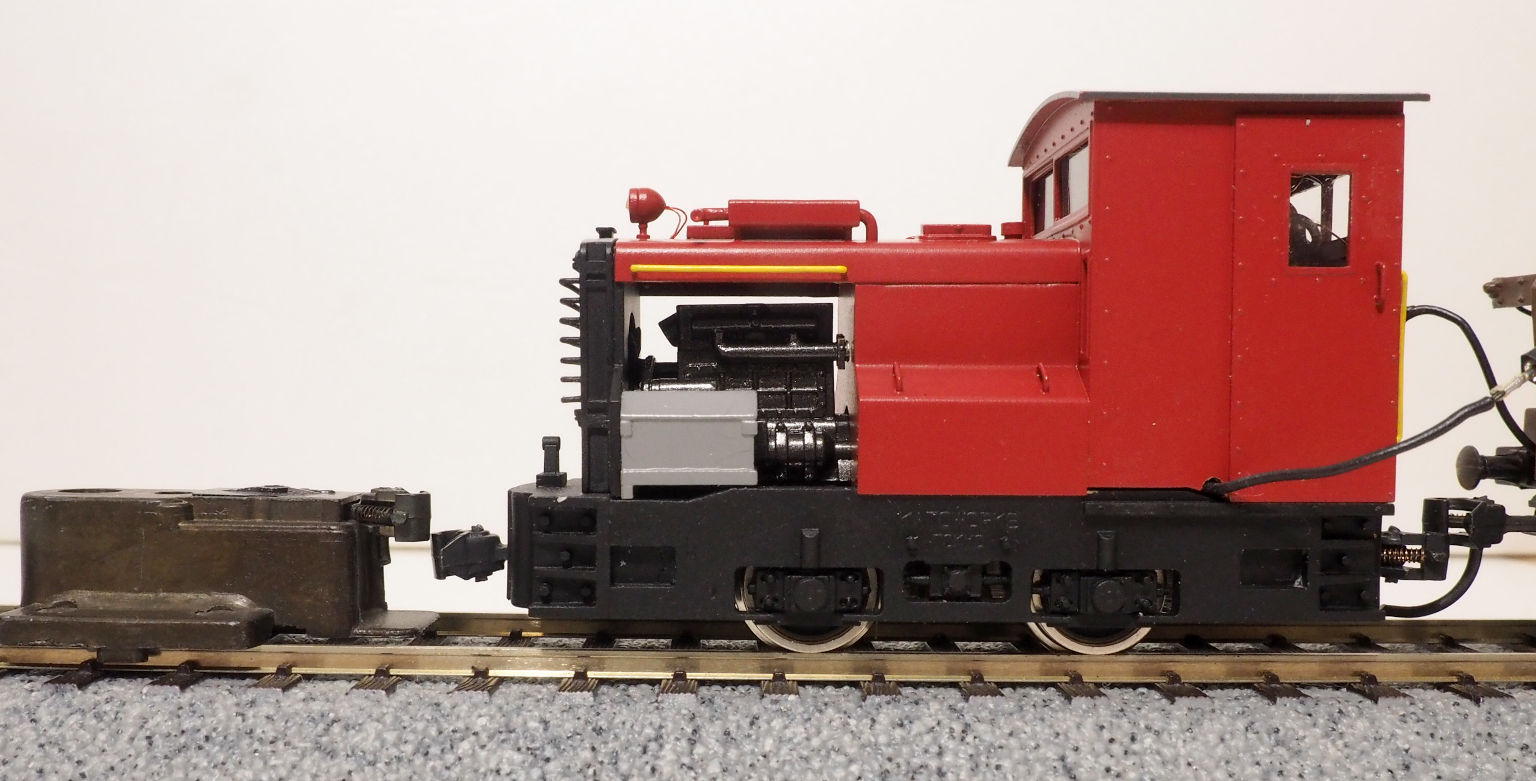

なぜかカップラーの高さが低い．
NMRAのOn30規格では、HOと同じはずだが．
On2・1/2 はちがうのだろうか．

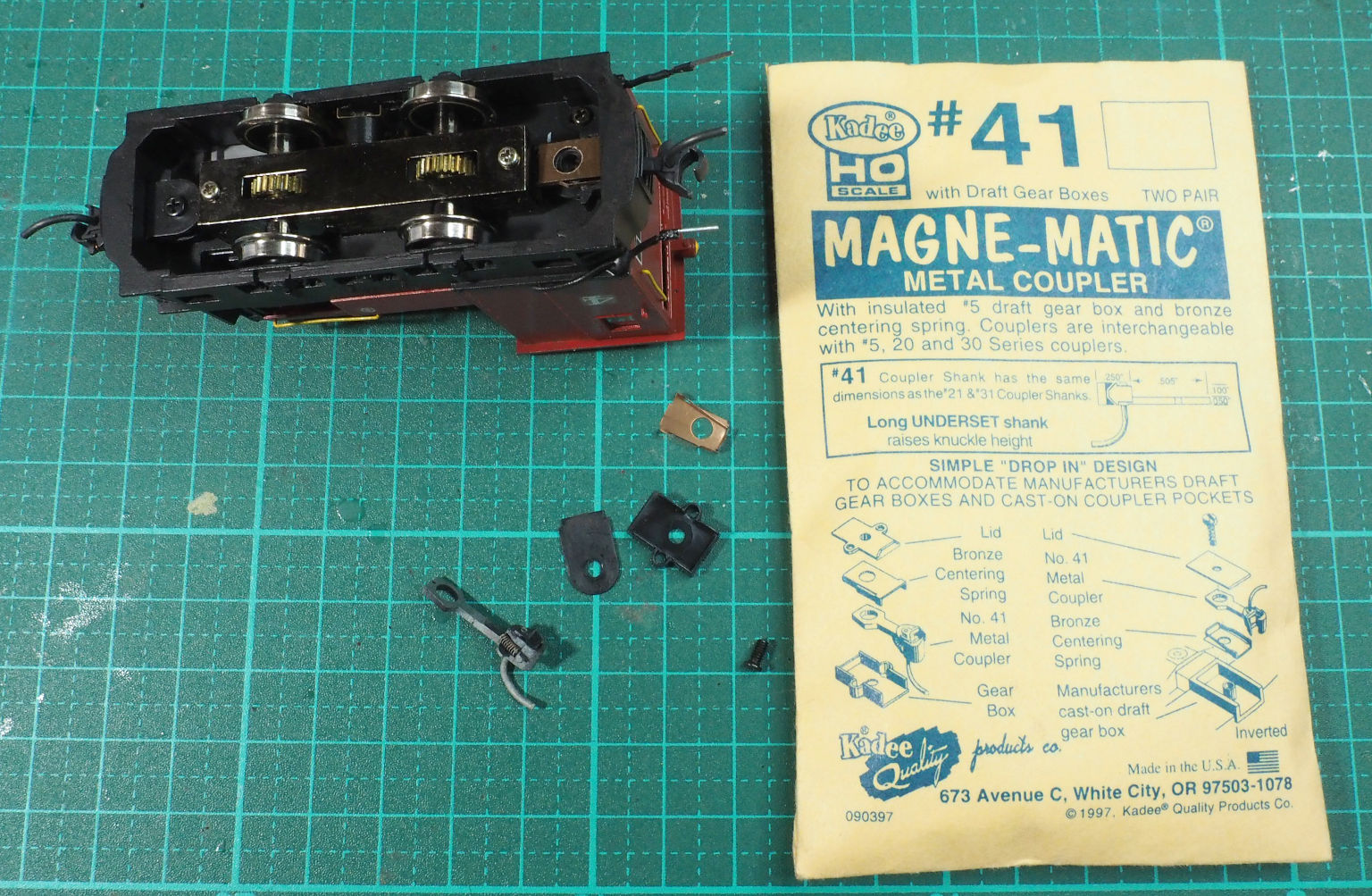

Kadeeの#41カップラーに交換する．
まだ1mmほど低いが、なんとか使える．

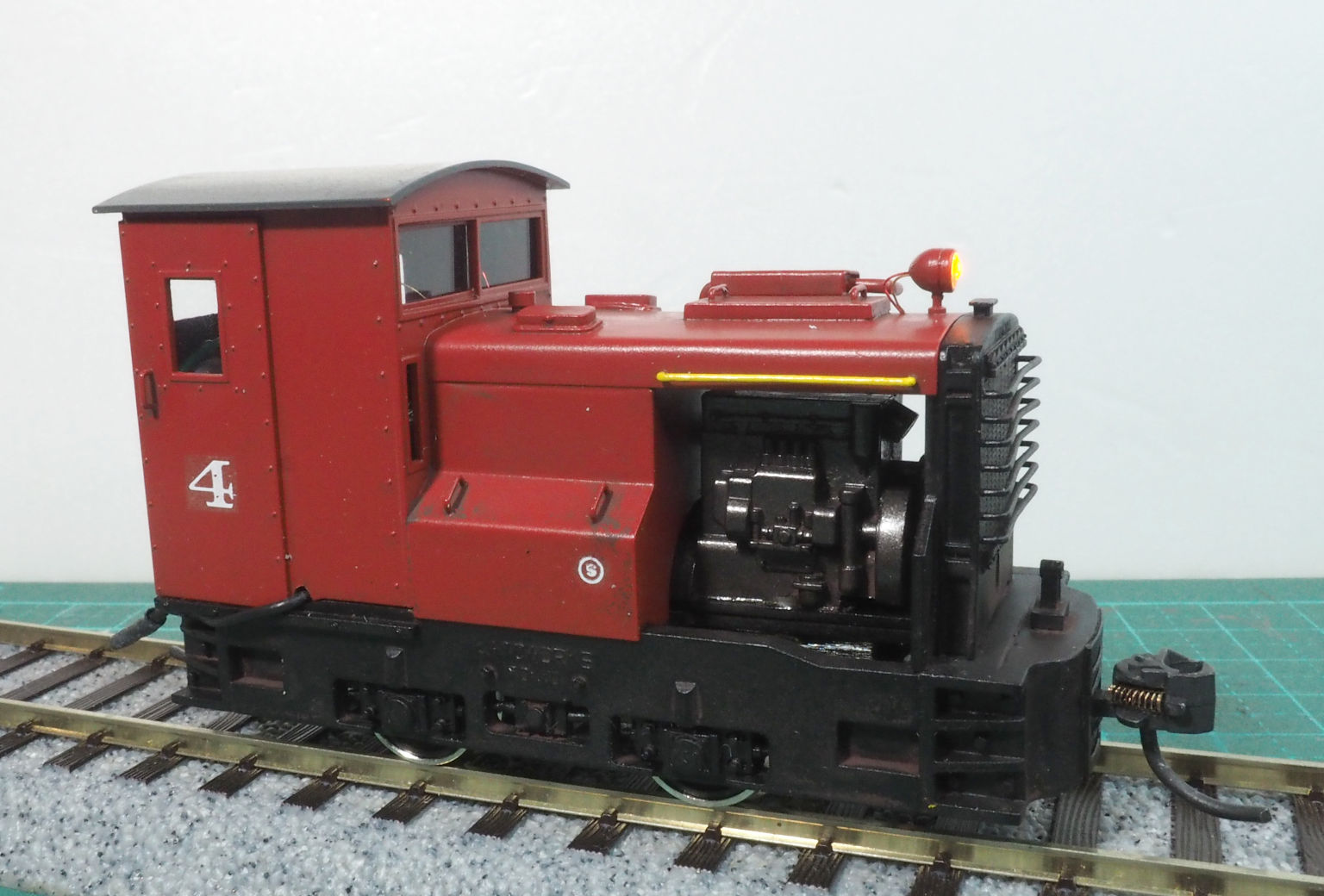

完成．

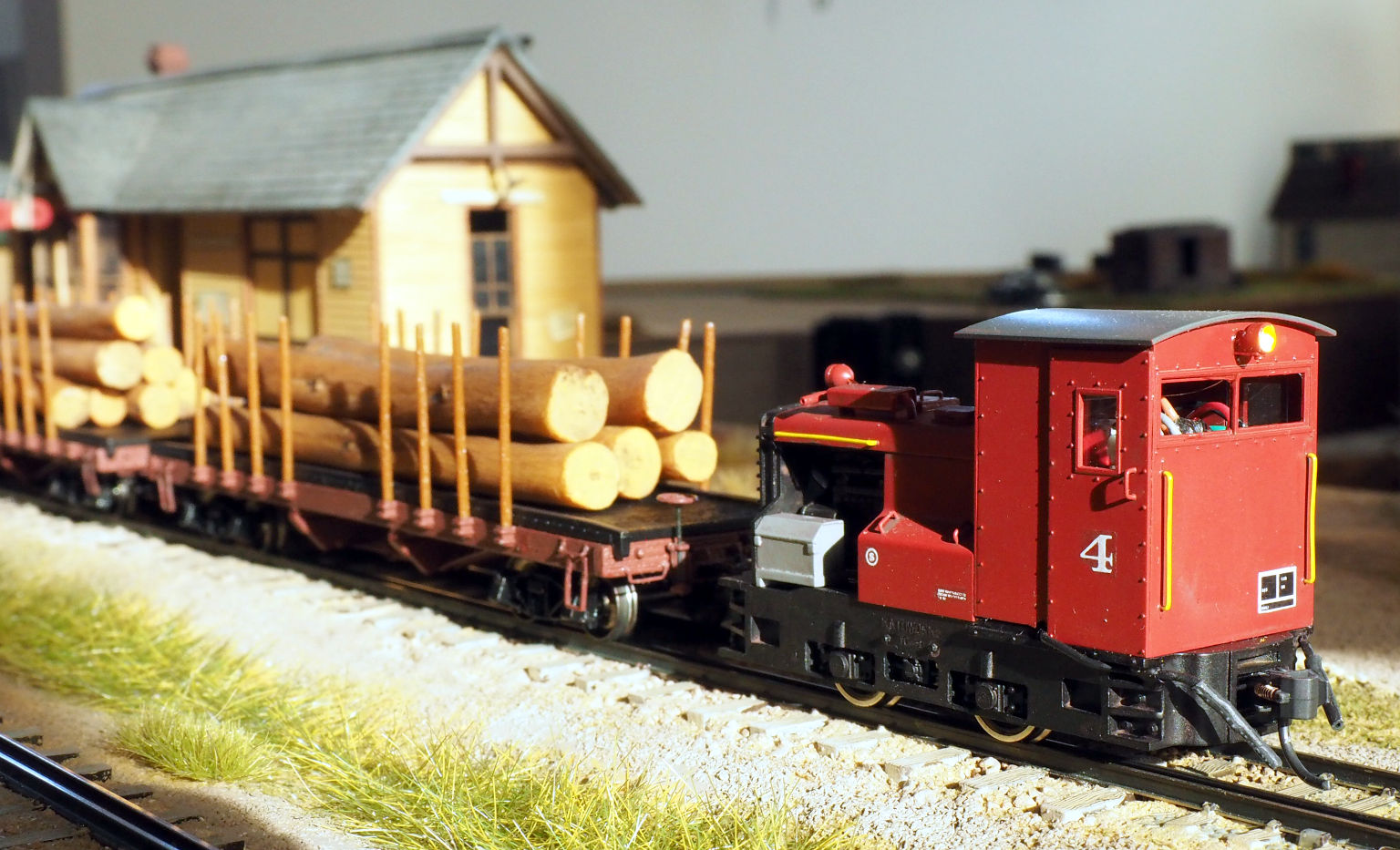

少しウェザリング．



どういうわけか、
後部ライトが点灯しっぱなしになってしまった．
デコーダーをリセットしても変わらず、原因不明．
ありがちなことだが、
後進のほうがスムーズに走行する．
