2023年2月14日
[HO 12/9mmMOD]

踏切警報機


asoIMG_0404

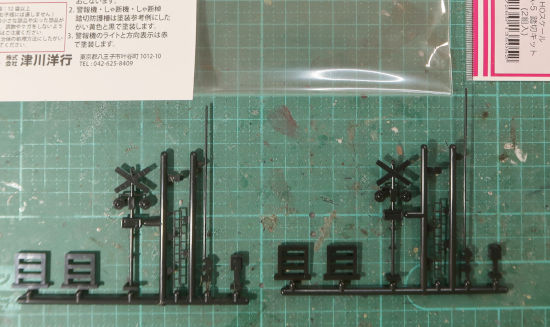

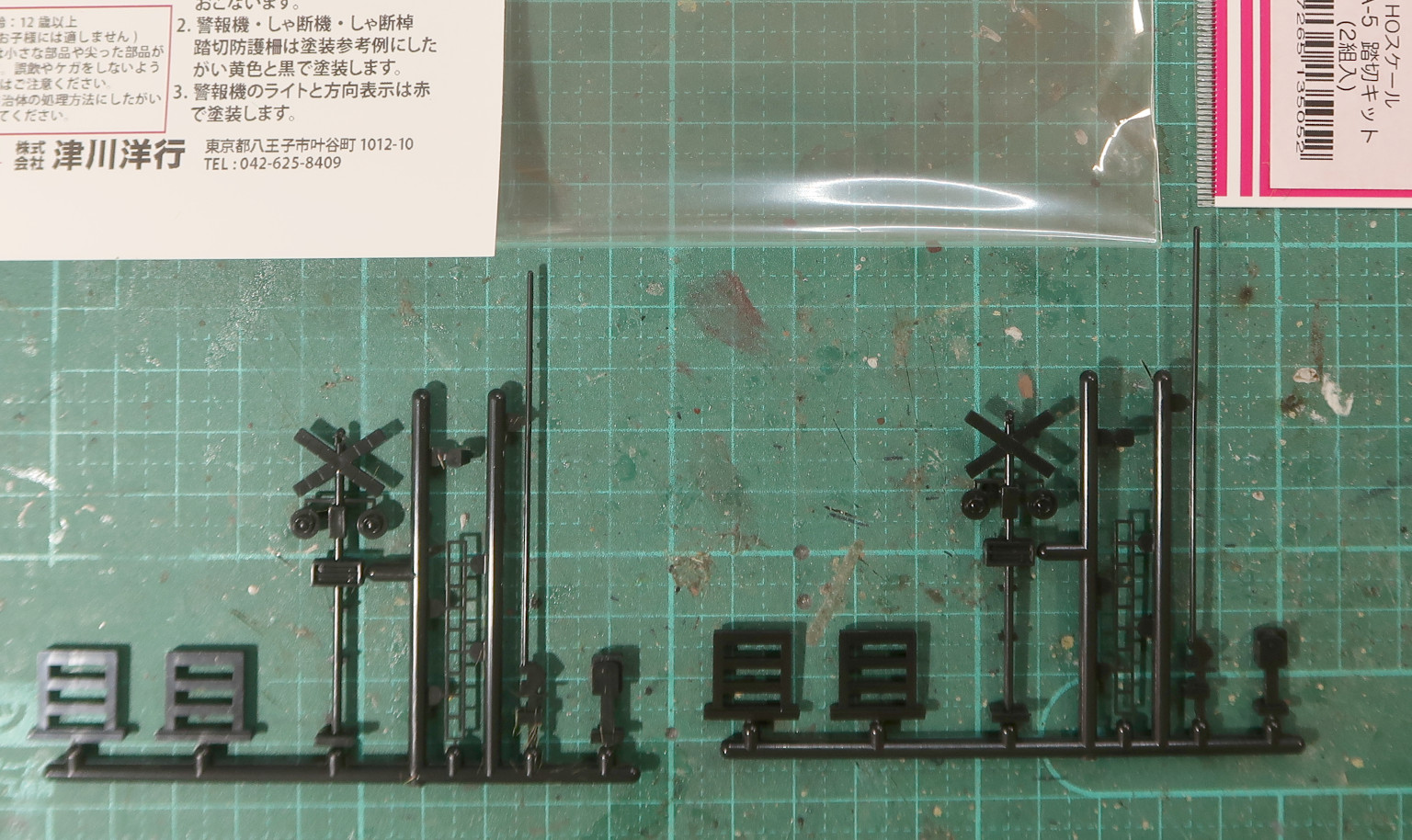

津川洋行の「踏切キット」を組む


asoIMG_0747

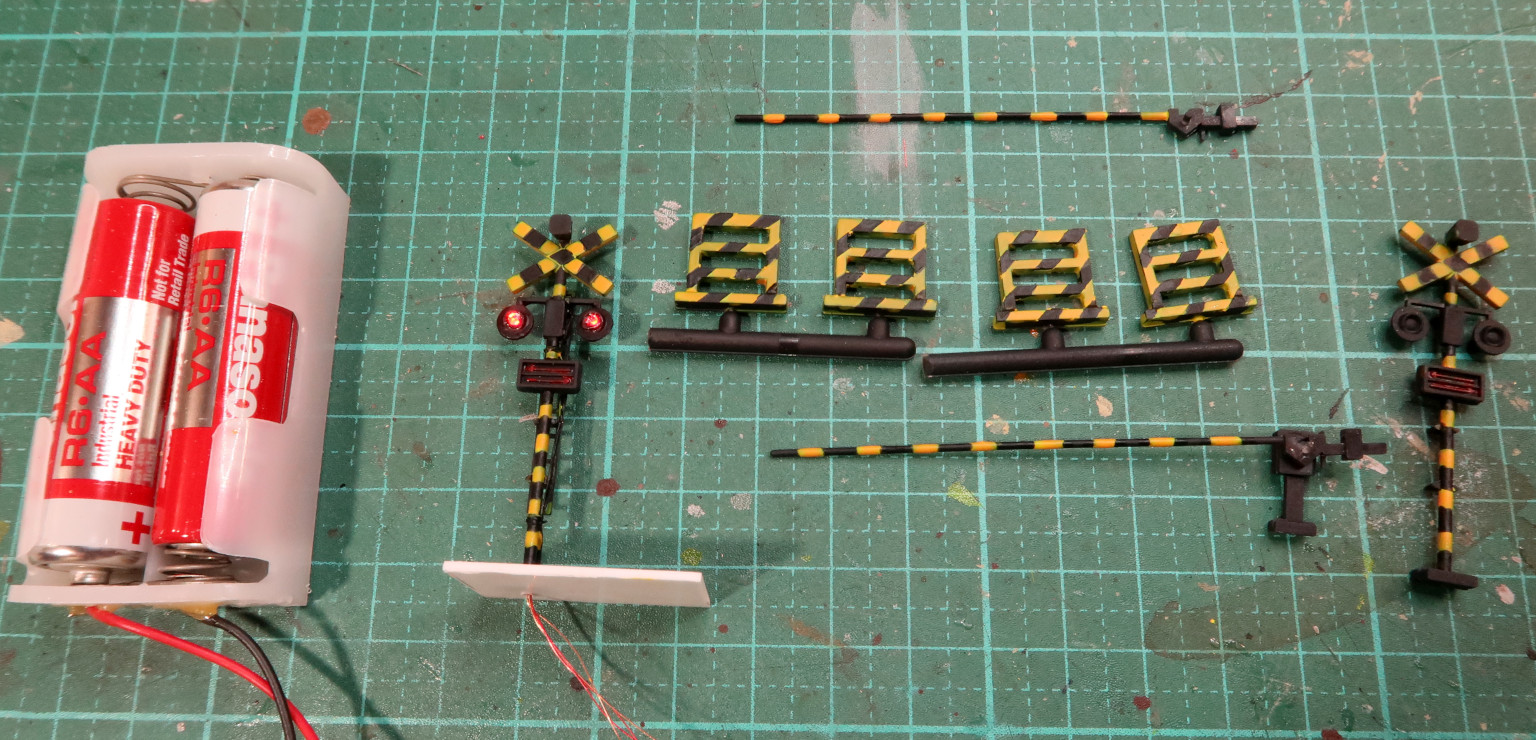

ゼブラ塗装


asoIMG_0419

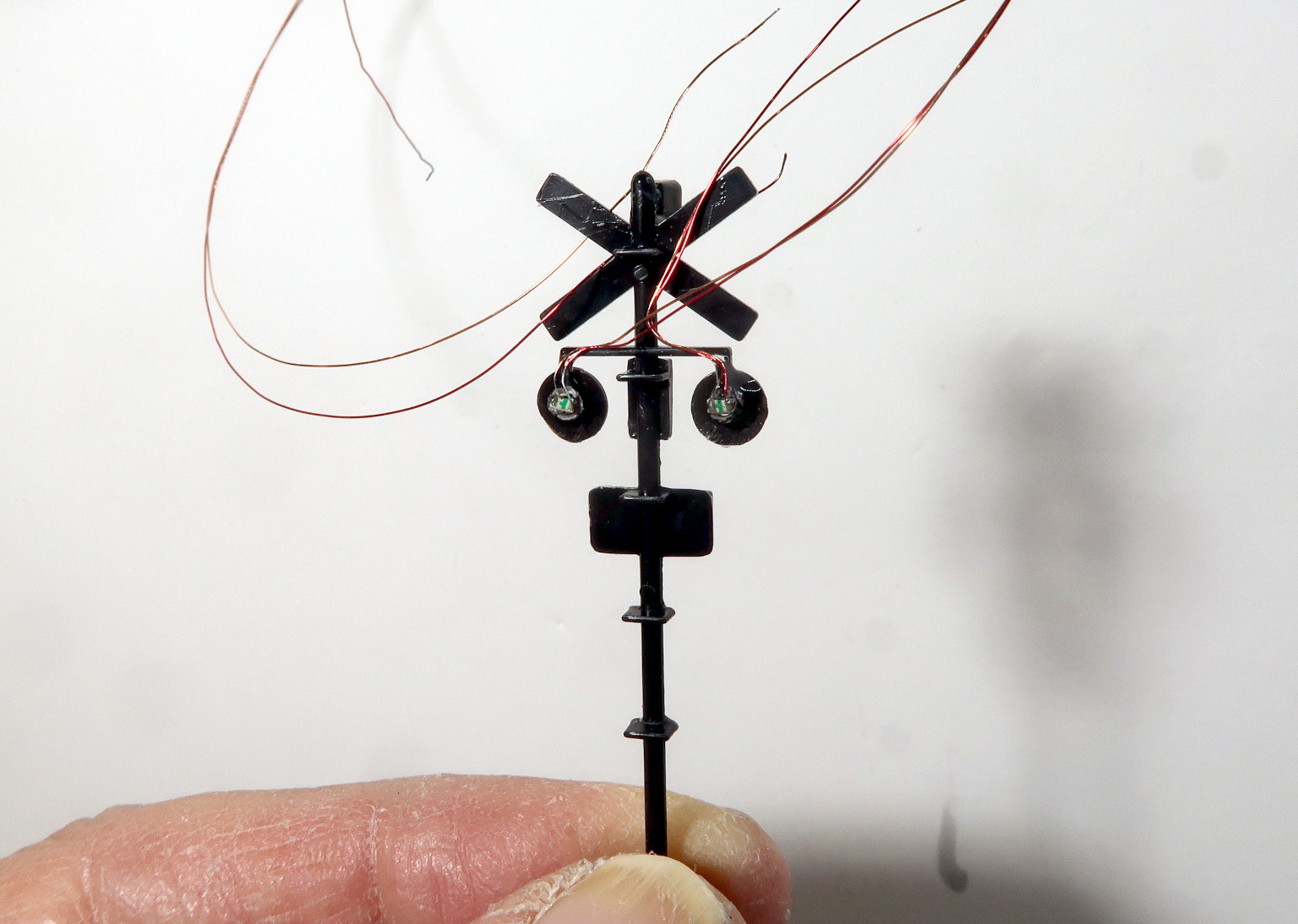

ライト部分に穴を開けて、
赤色チップLEDをUVレジンで接着する


asoIMG_1449
プラ板の台座に立てる


asoIMG_1879

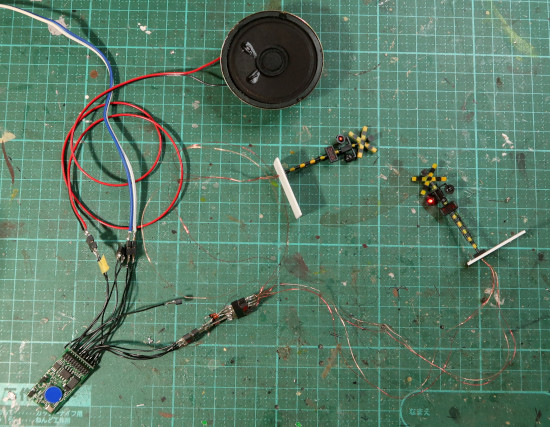

SmileSoundデコーダーとスピーカーを接続


asoIMG_1955

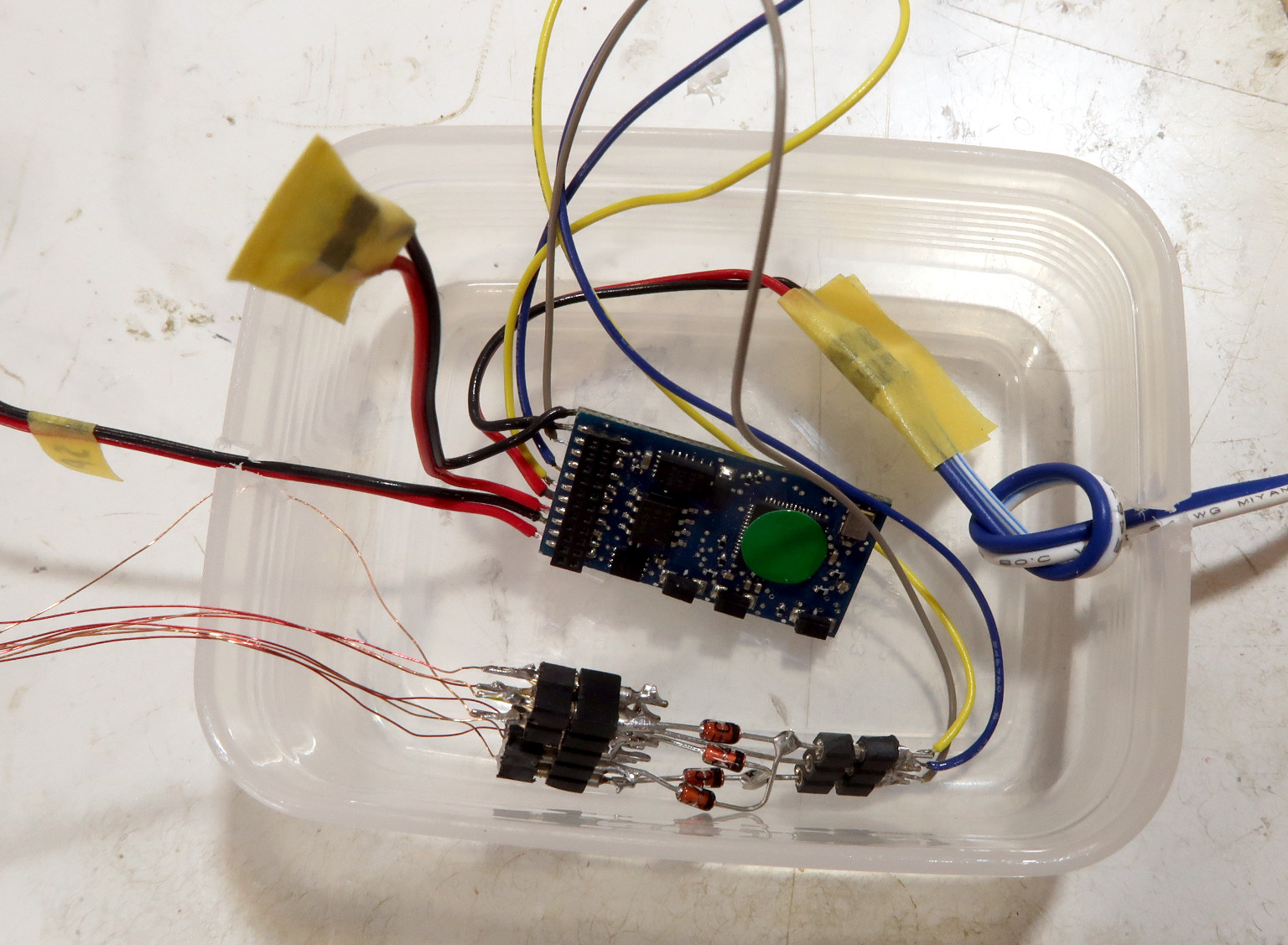

百均で買ったプラケースにデコーダーを入れる．
ヘッドライト/テールライトの出力から、
4.5mAのCRDを介してLEDに配線する．


asoIMG_1949
スピーカも百均プラケースに入れた


asoIMG_2779

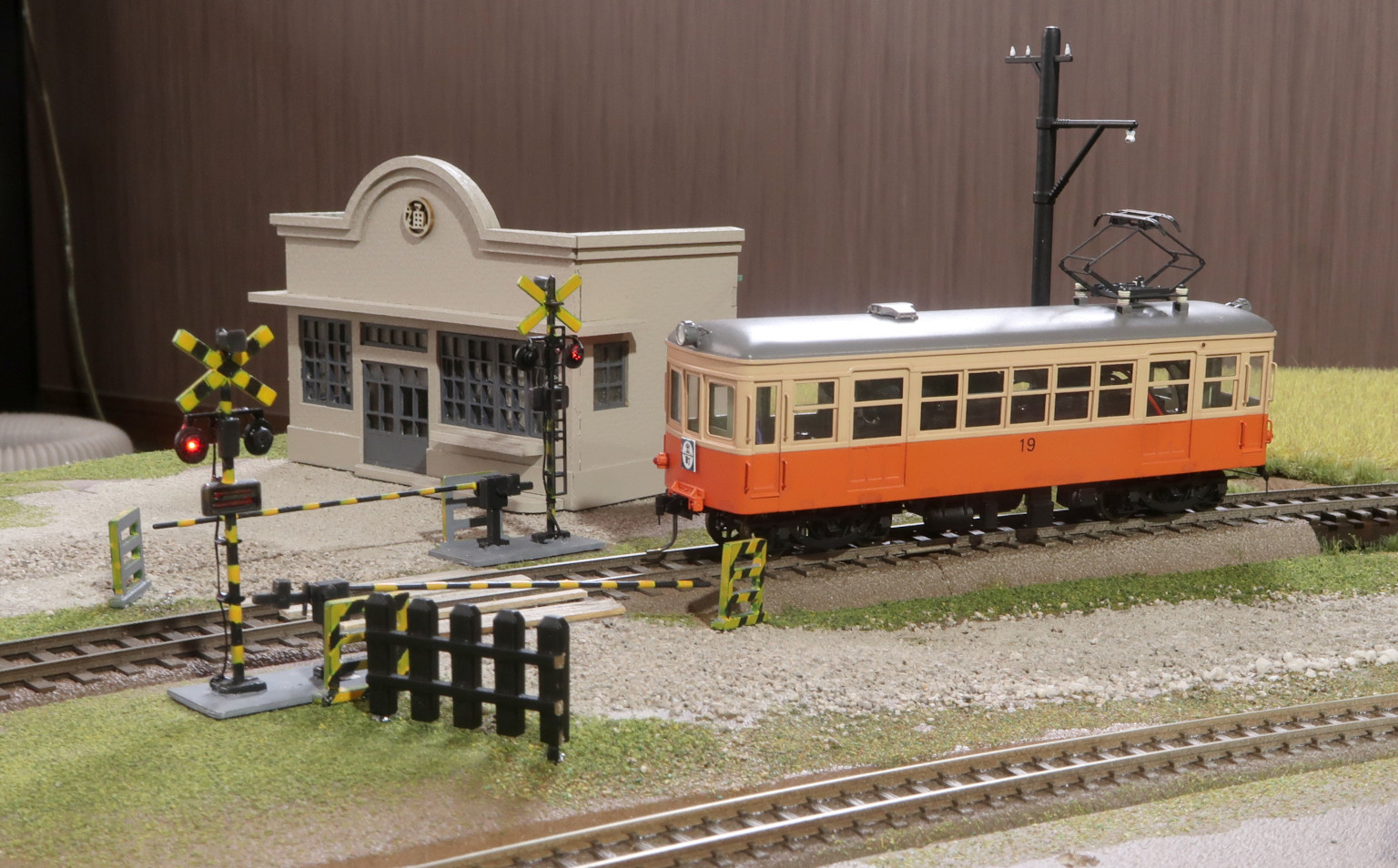

線路のセンサー感知で、警報機を鳴らす
遮断機の上下は今後の工事予定


●ここで使用したSmileSoundデコーダーのサウンドフローファイル
SignalF5_10.ssdx

DCCのアドレスは 70
F5のファンクションキーで、
ヘッドライト/テールライトを交互に点灯し、音ファイルを再生する．
DS社のホームページにあるサンプルファイルをもとに作った．
他のFキーで、テスト用のサウンドが出る．
