NGPのOn30モジュールを作る その1

---

6名ほどの仲間でNGP (Narrow Gauge Party)というグループを作り、
On30のモジュールレイアウトを企画・製作しました

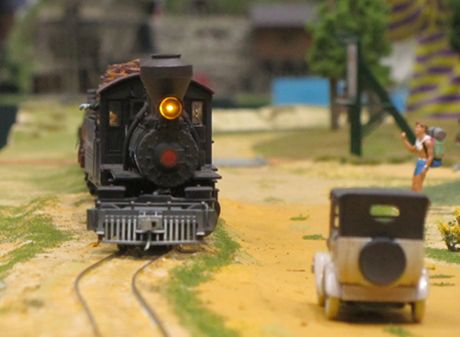

私の担当した直線モジュールを紹介します

---

モジュールの接続線路はKATOのHOユニトラックを利用しています

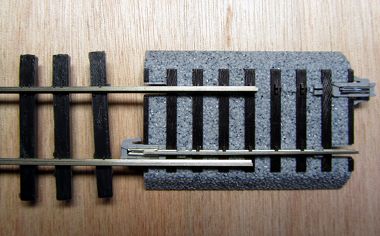

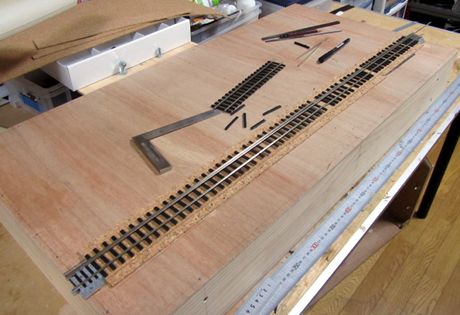

PSCの「On3」の線路を重ねると上写真のような状態です
内側のOn30はガイドレールのように見えないこともないので、
On3(19mm)とOn30(16.5mm)のデュアルゲージにしてみました

---

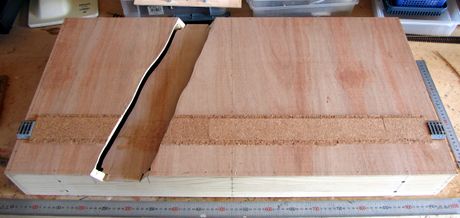

台枠は自作で、900x450x106mmの大きさです
川部分を掘り下げます

---

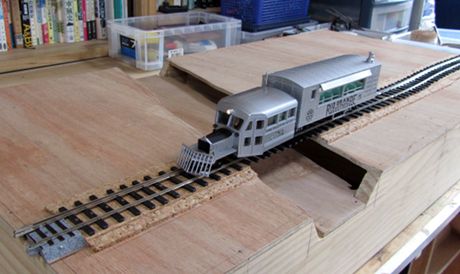

地面の基礎が完成

---

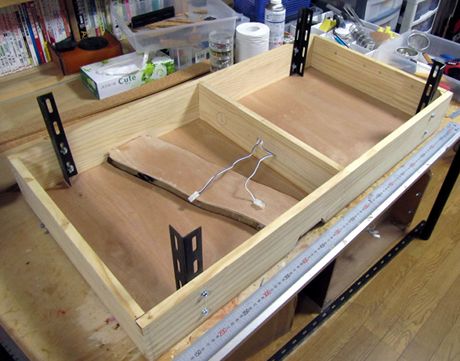

台枠を支える脚は、200ｍｍ長のLアングルをボルト止めしています

---

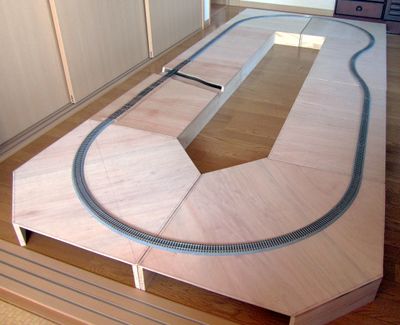

モジュールレイアウトの全体
(HOのユニトラック線路は仮置き)
台枠はすべてオリジナル
これらを4人のメンバーで分担製作しました

---

川に木橋をかける工事中
隣りでは線路下に木の梁を入れている

---

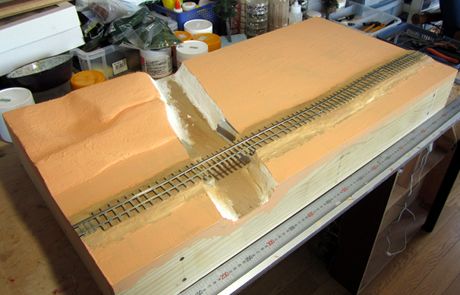

ジェッソで下塗り

---

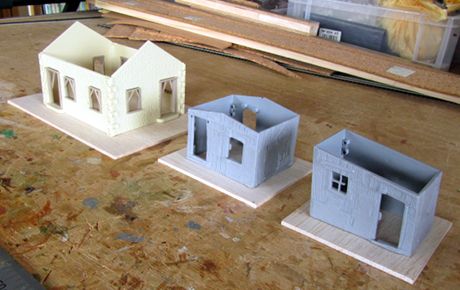

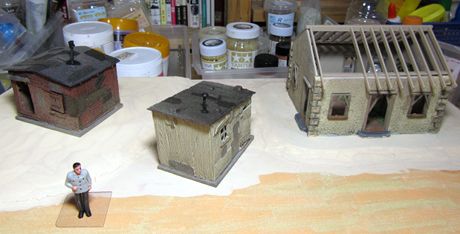

BACHMANNのプラ製ストラクチャを組立中
安価でかなりイージーな製品なので組立は超簡単ですが、
かなり汚したので、新築中の右の家は廃屋になってしまった

---

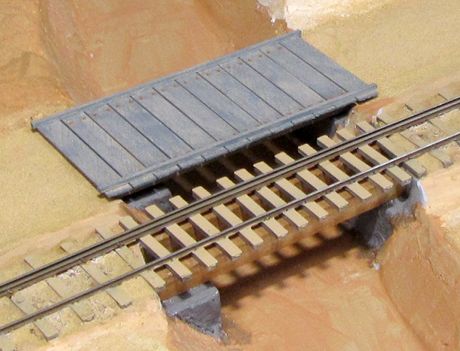

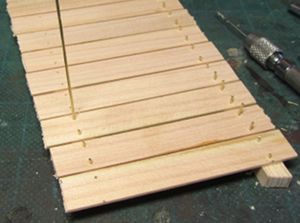

木橋に真鍮線を埋め込んでボルトの頭にみせる

---

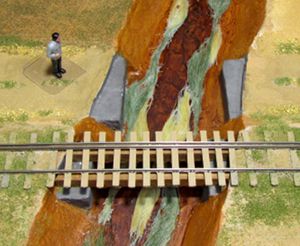

川底に水草としてフィールドグラスを貼付け、(左)

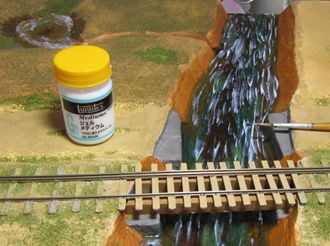

エポキシを流し込んだ後、ジェルメディウムで水面を作る(右)

---

この川、土手がないので用水路か？

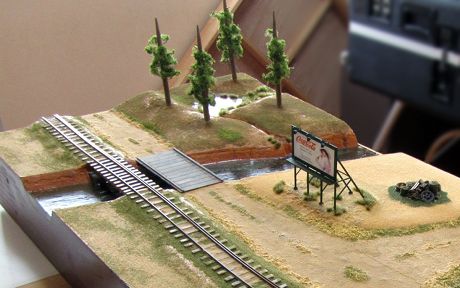

看板はHO用

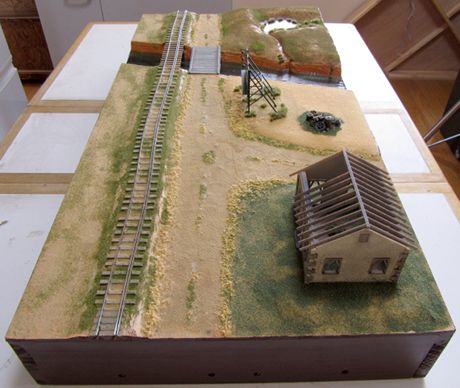

完成

---

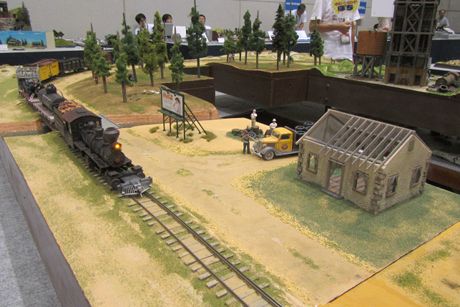

2011年JAMコンベンション会場

---

900x450mmのスペースは実物で280坪程度の広さです
それは野球場の内野より多少大きい程度ですから、
そこに川と橋と家を作り汽車を走らせるのはとても無理な話で、
何かトリックが必要なのだと思います
それが模型作りの面白さかもしれません

---

JAMコンベンション動画

(QuickTime 22秒 9MB)
