[On30 貨車]

カブースのサウンド化

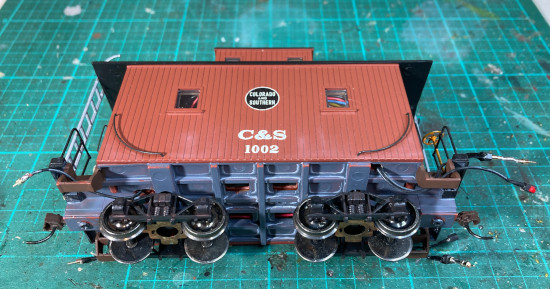

BACHMANNのOn30 C&S ショートカブース

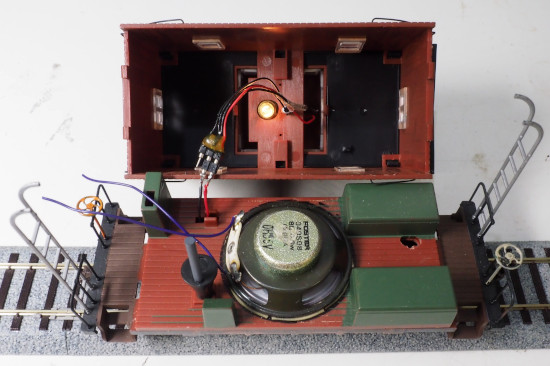

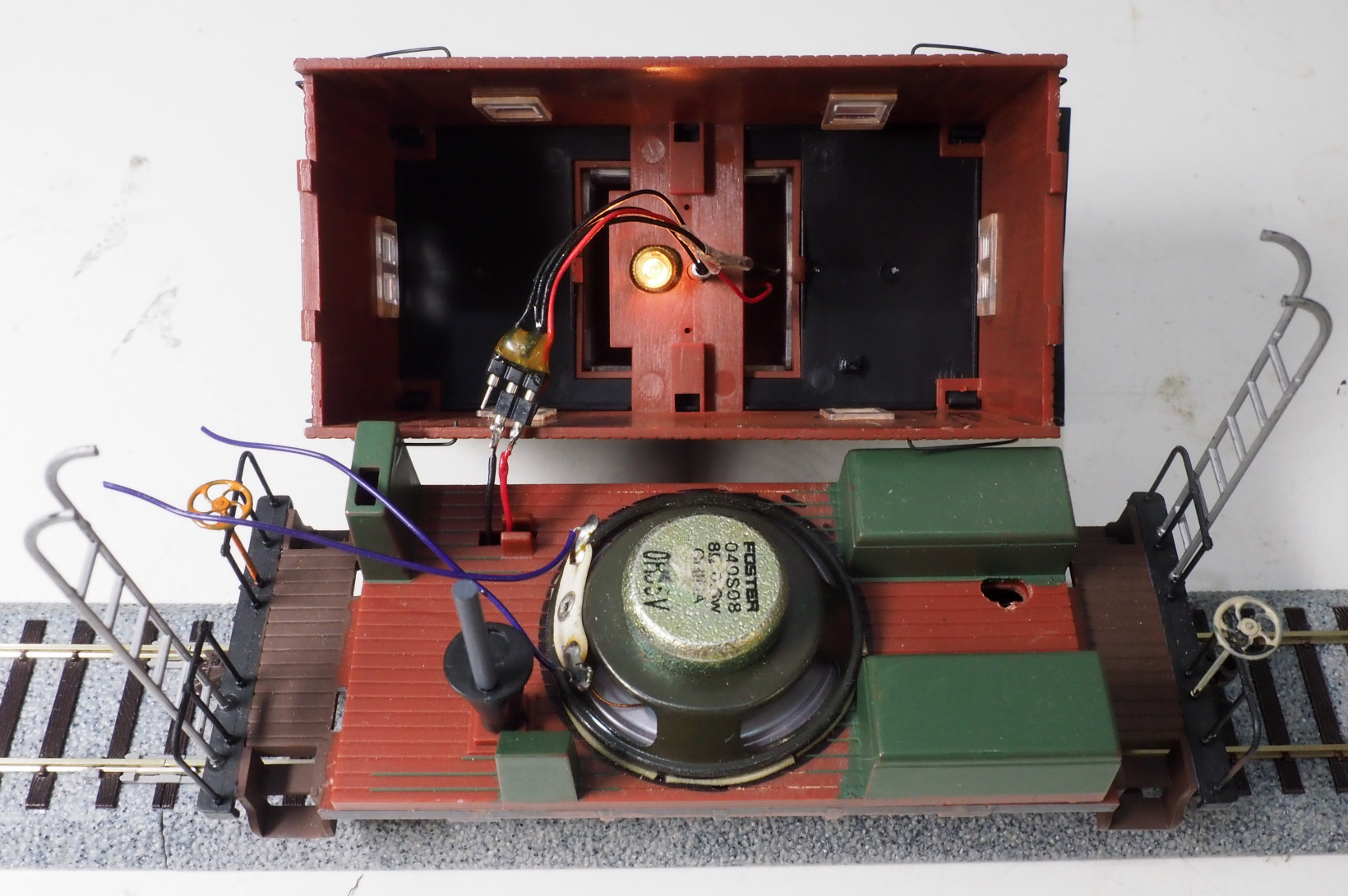

台車から集電して、室内とキューポラ内にライトを点灯している．
この集電を利用してサウンドデコーダーを仕込む．

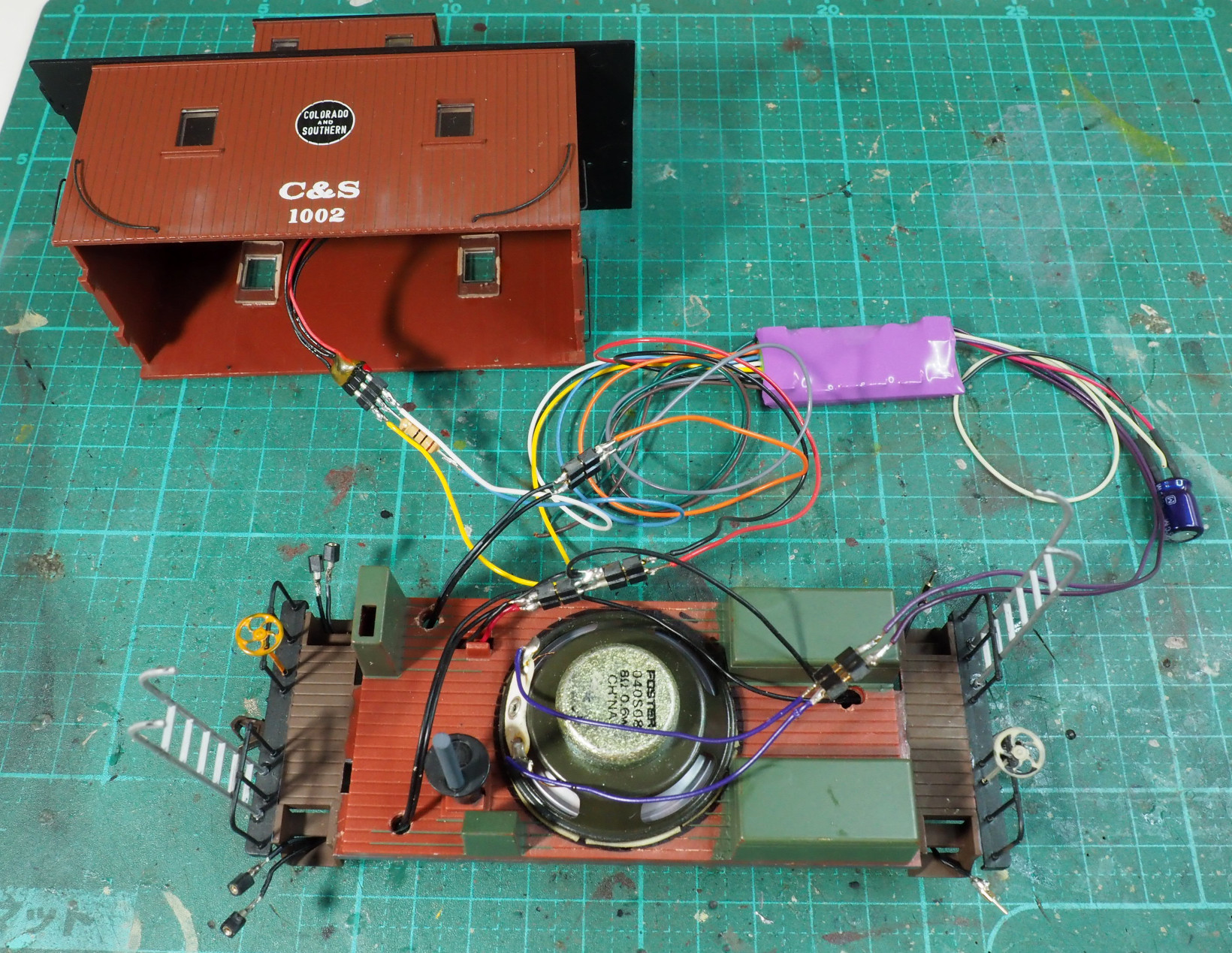

デコーダーは、SOUNDTRAXX TSU-1000
前後ライト出力にキューポラ灯と室内灯をつなぐ．
灯の抵抗値は16.5Ωと20Ωだった．
ライトの寿命を延ばすため、
デコーダーのコモン線に10Ω抵抗をつないで光量を落とす．



安定集電のため、デコーダー付属のコンデンサーの代わりに、
CurrentKeeper 810140を接続してみたが、
なぜかかえって集電不良になったので、元に戻した．



単体では台車からの集電が安定しないので、

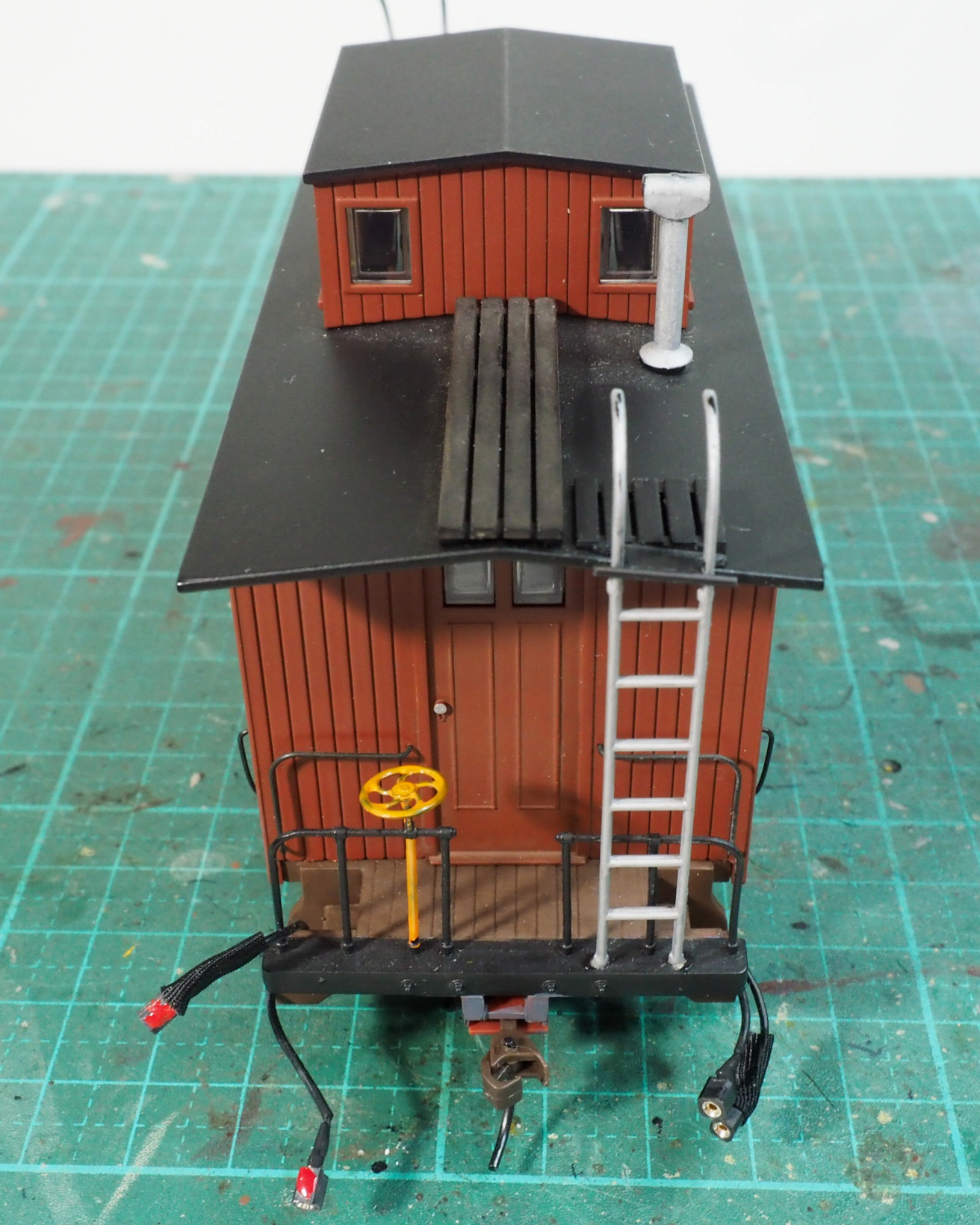

車体の前後に集電用リード線を出して、他の車両とつなぐ．
また、ロコ側にはモーター出力のリード線を出す．



集電用とモーター用のリード線

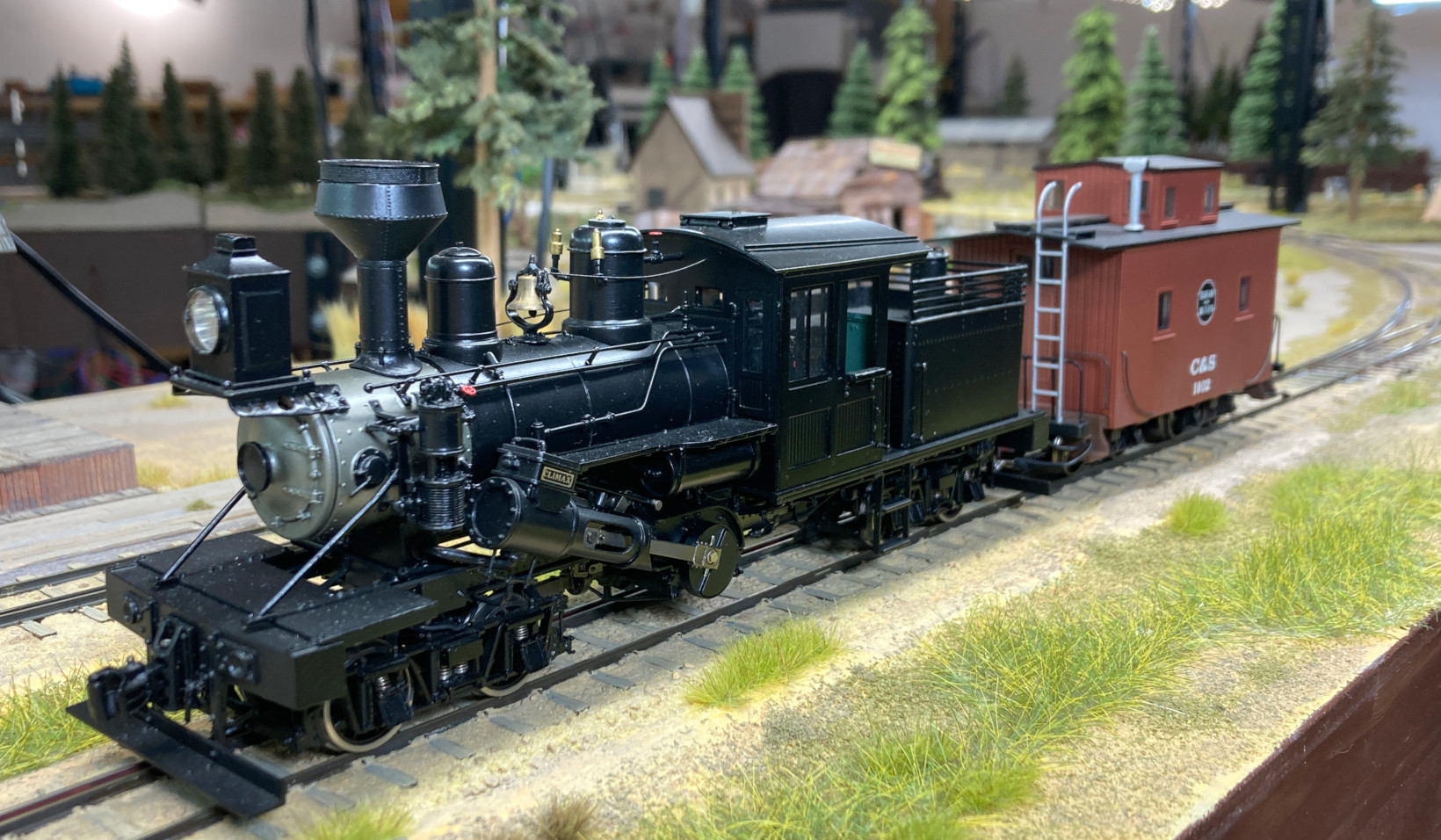

アナログのSLが引くカブースから、蒸気音が出る．

- - - - - - - - - - - - - - - - -

カブースの音を出すのではなく、機関車の音を出す．
機関車側は、モーターと集電線を分離して外に出す必要がある．
これはロコのサウンド化が難しい時に使う手段なので、ロコ側にデコダーを入れる余裕があるのなら、そちらに入れた方がいい．
