究極のサウンド化


アナログDCの機関車を改造せずに音を出すという‥
究極のサウンド化

asoIMG_2855
機関車が引く貨車からディーゼル音を出す．
これらをDCCでまとめて制御する．


asoPF241552

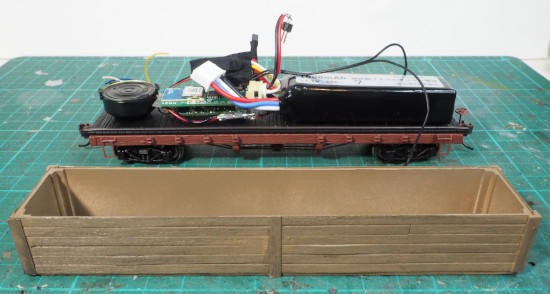

HOの貨車に、
受信機/バッテリー/DCCデコーダー/スピーカーを乗せる．
機器が隠れる高さに、プラ板と下見板で外枠を作る．
デコーダーは MRC「Mini HO Universel Diesel DCC Sound Decoder」
モーターやライトは使わず音を出すだけ．
バッテリーは 11.1V1000mAhリチウムポリマーバッテリー．
これを「サウンド貨車」と呼ぶ．


asoPF281611

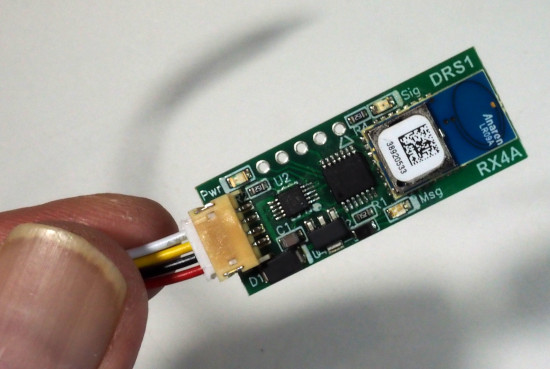

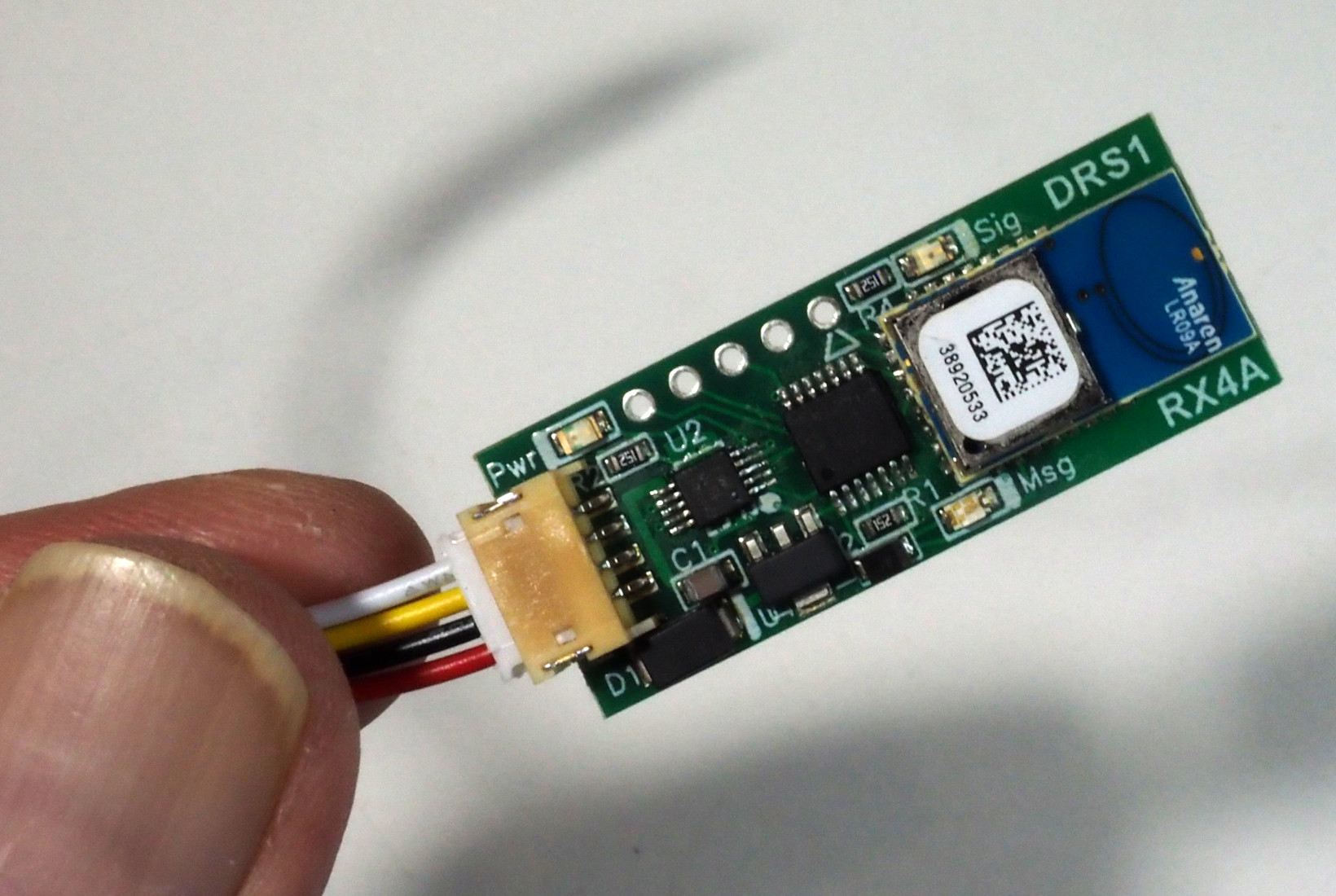

Tam Valley Depot社の DRS-1 Mark4 という無線受信機．
旧タイプと比べて、アンテナ線が内蔵され、使いやすくなった．


asoPF281626

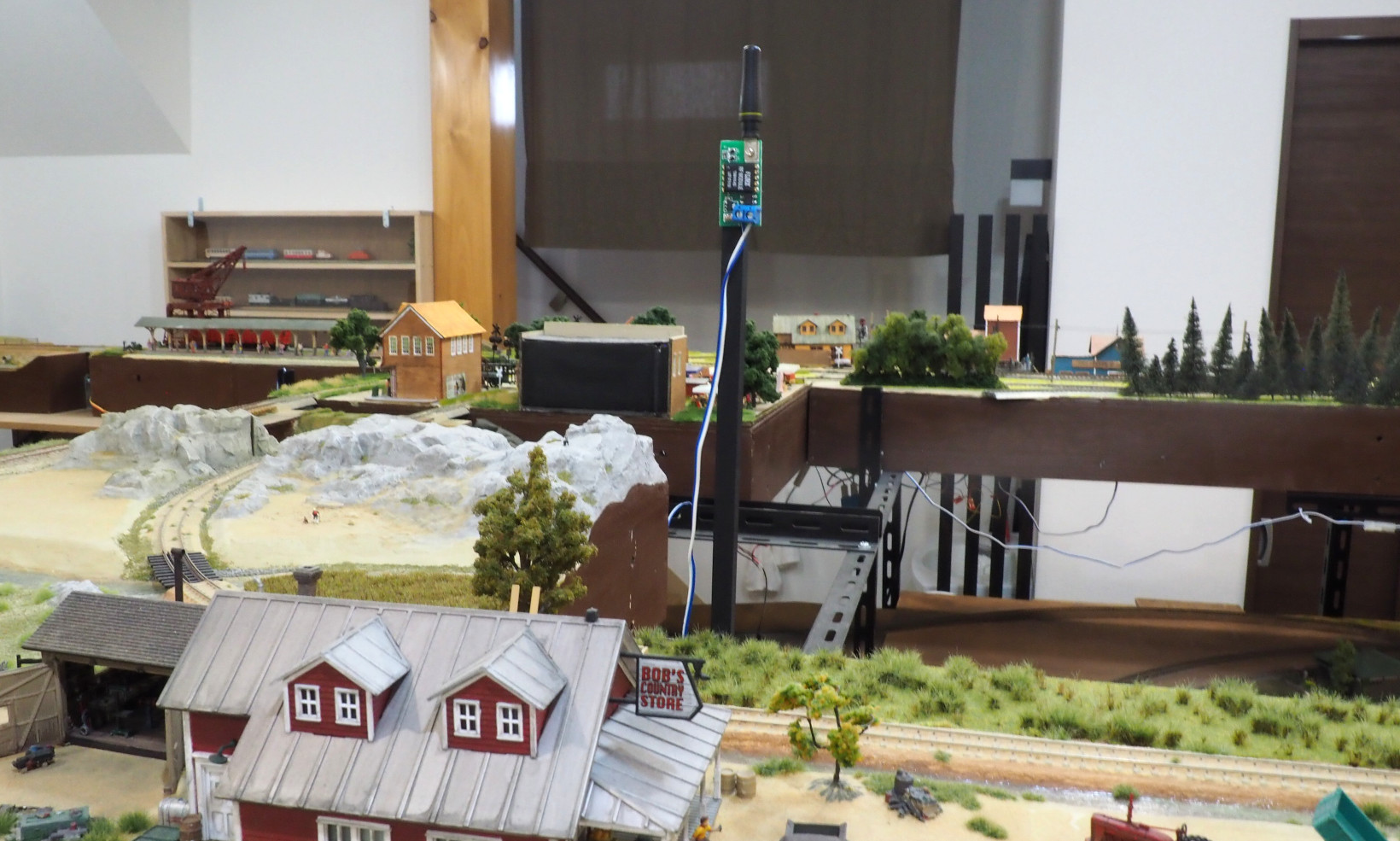

中央に立っているのが送信アンテナ．
DCCコントローラーの出力を直接入力するので電源不要．
複数の受信機に電波を送れる．


asoPF021647B

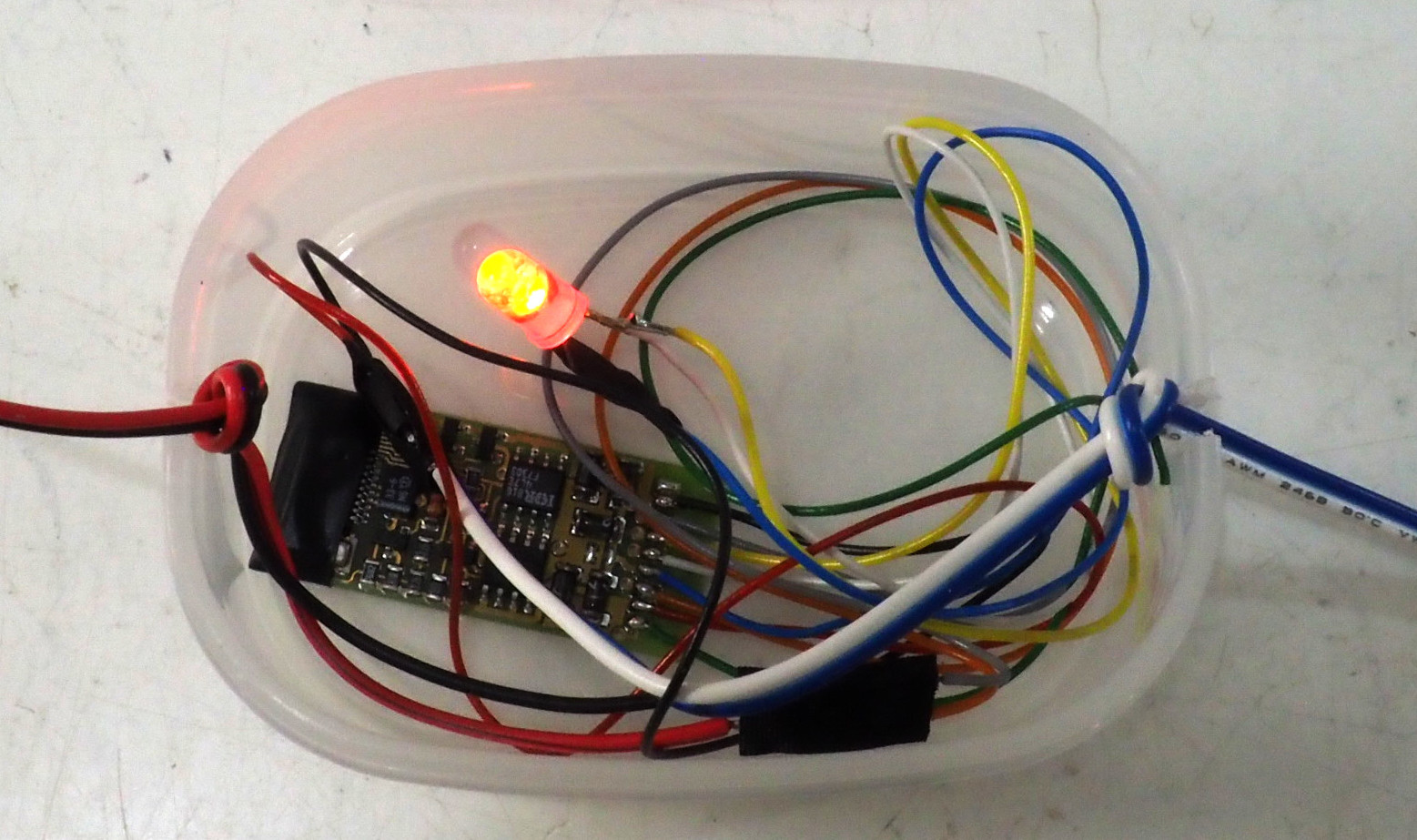

百均のプラケースにDCCデコーダーを入れて、モーター出力を出す．
「DCC/DCコンバーター」と呼んでいる．
デコーダーは Lentz LE103XF、モーター制御用で 1A出力．
動作確認のため、LEDライトを付けている．
この出力を線路につなげば、アナログの機関車をDCCで制御できる．


DC_DCC_map

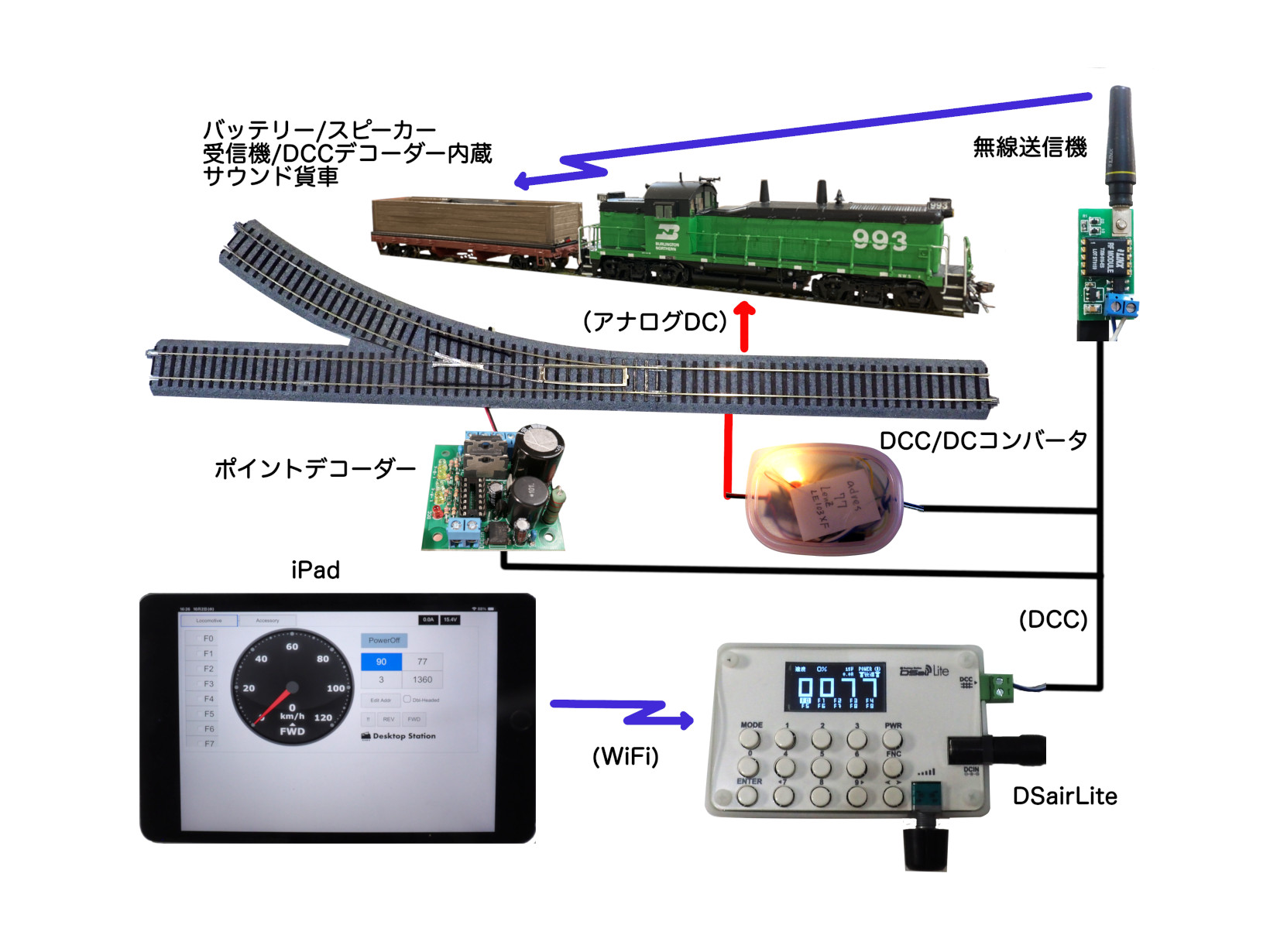

構成図
DSairLiteのDCC出力を、
ポイントデコーダー、DCC/DCコンバータ、無線送信機につなぐ．
DCC/DCコンバータのDC出力を線路に給電する．
DCC/DCコンバータとサウンド貨車のDCCアドレスを同一にする．
DSairLiteは操作せず、iPadでロコとポイントの制御をする．

- - - - - - - - - - - - - - - - -

RadioDCCFreightCar
(動画 55秒)
YouTube https://youtu.be/975m9B29m7A


- - - - - - - - - - - - - - - - -

アナログの機関車をDCC化するのがめんどうなので、考え出した苦肉の策．
後ろの貨車から音が出ているのだが、さほど違和感はない．
Tam Valley Depot の送信機と受信機は各 60ドル．
今回購入したのは、送信機×1 +受信機×4 +Shipping =349$ で、総額54,295円だった．
バッテリー/デコーダー等を含めた貨車1台のコストは、2万円程度になる．
線路に流れているのがDCなので、アナログ機関車は1台しか制御できないが、
「 無線バッテリー車」を使えば、複数台の機関車を同時に走らせることができる．
ただし、このサウンド貨車はディーゼル音なので、他に、SL用やEL用の貨車が必要ということになる．
ロコを分解したくない時、この方法が、DCC化の一番安易な方法だと思う．
