[HO12mm]
凸電機をサウンド化する

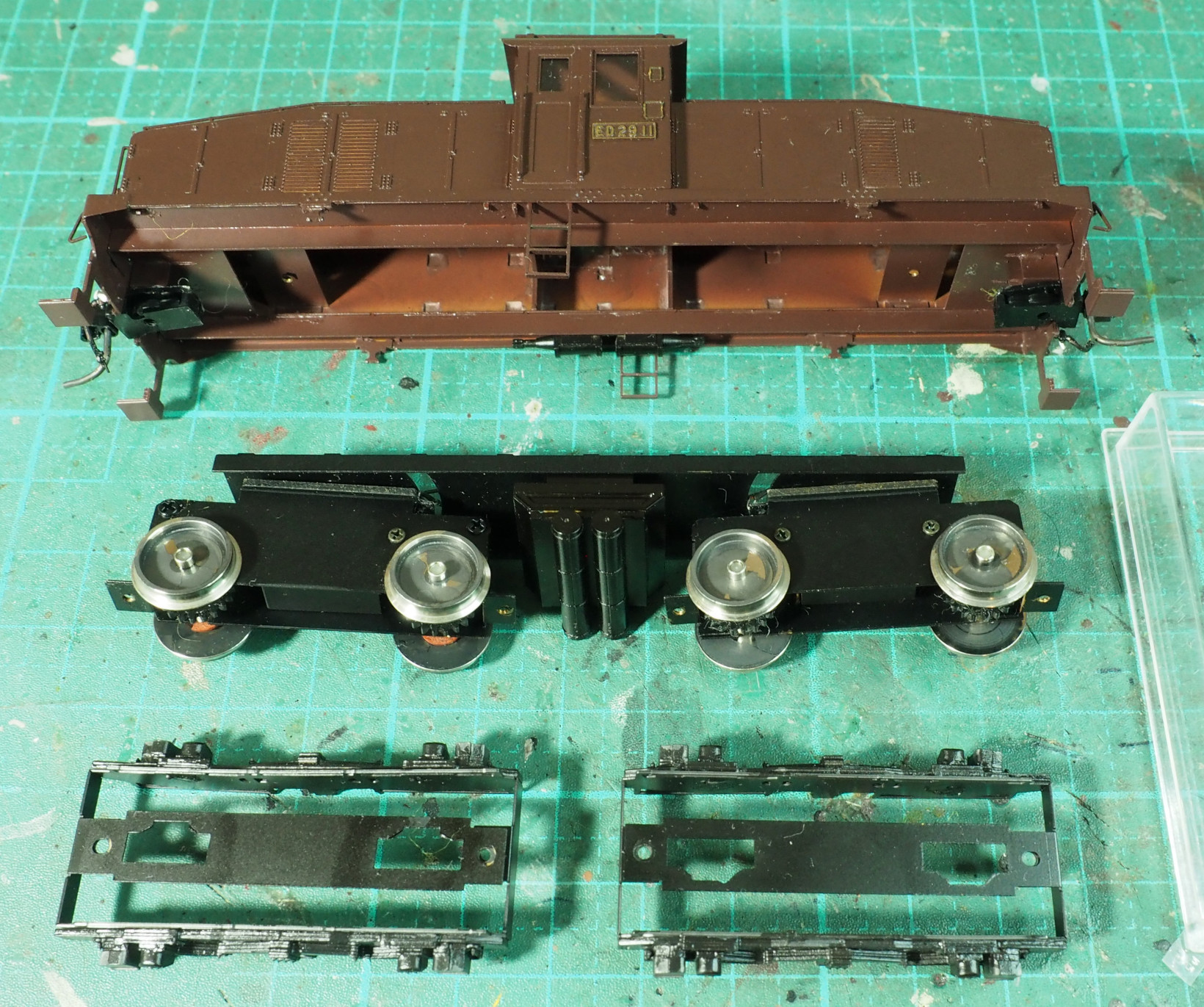

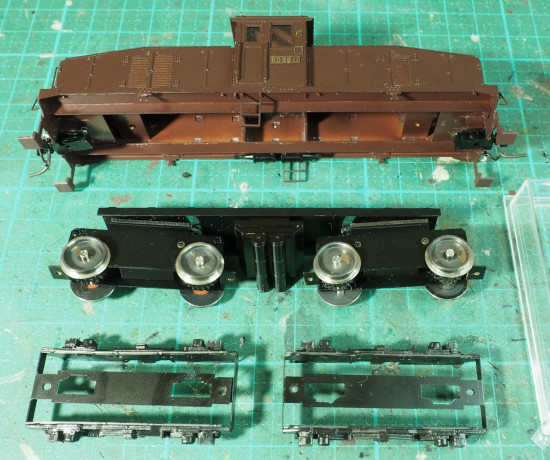

FAB製の「JNR ED29 11」完成品を分解する．
デコーダーを組み込むために、

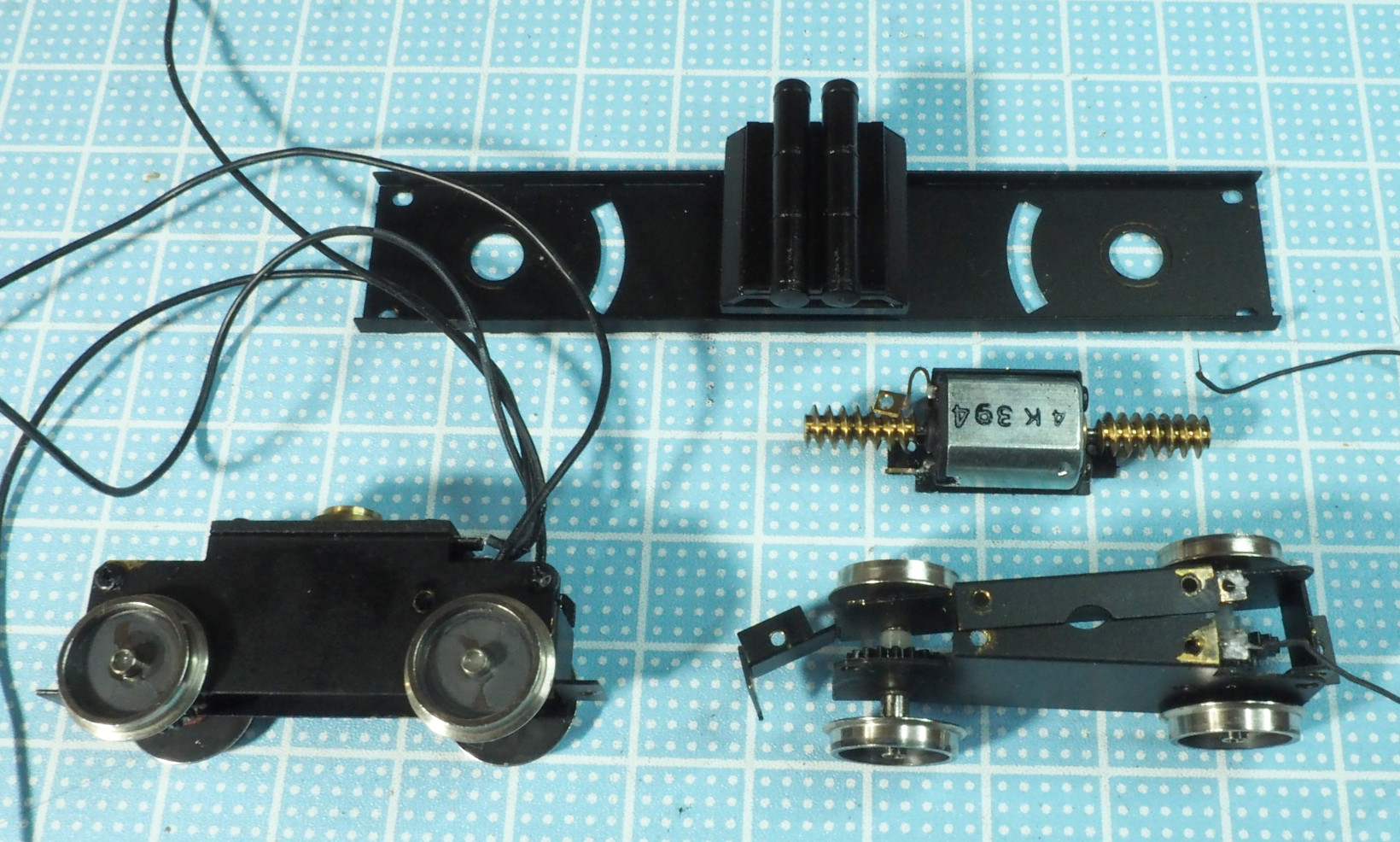

台車の集電線とモーター線を分離する．
車軸の中央で左右のタイヤを絶縁する構造なので、
台車の分解/組立てはけっこうめんどう．

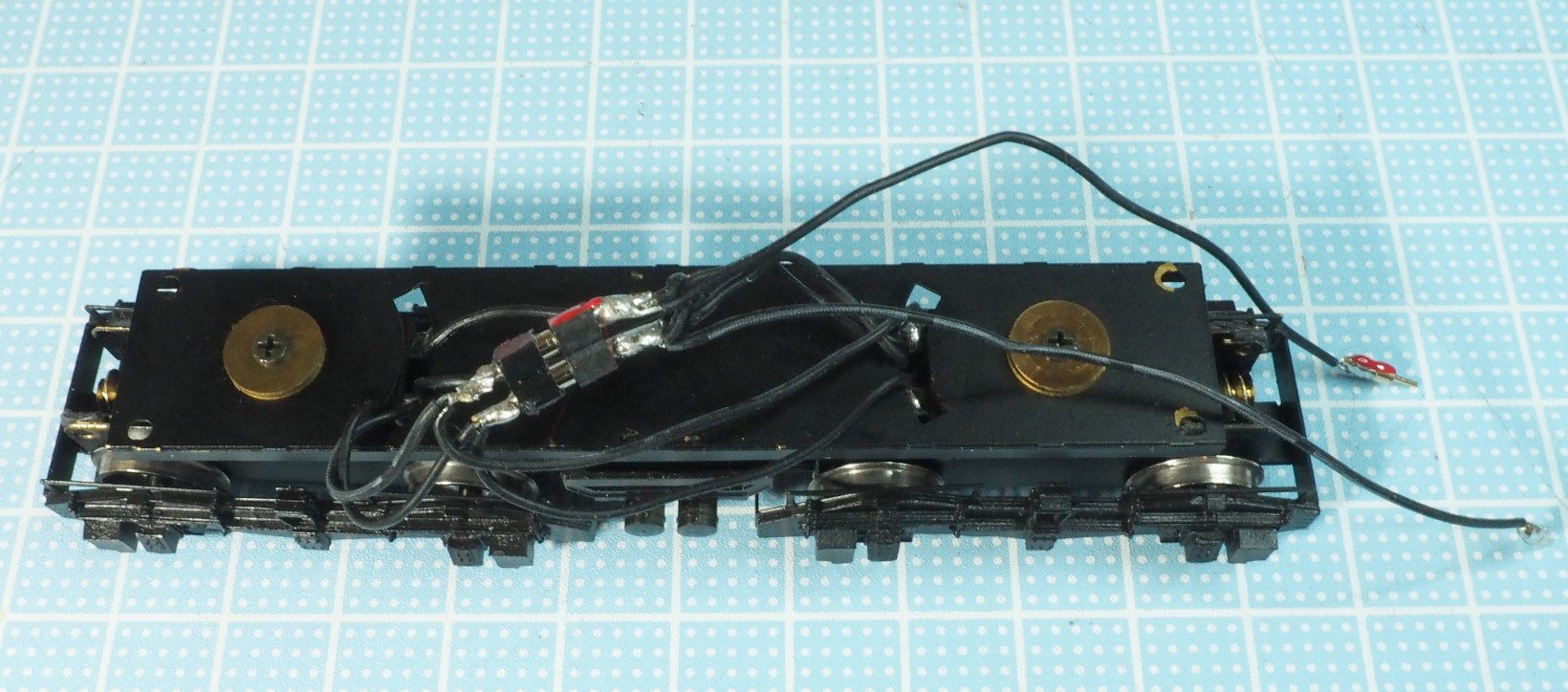

配線にコネクタをつけて、集電の予備線を外に出す．

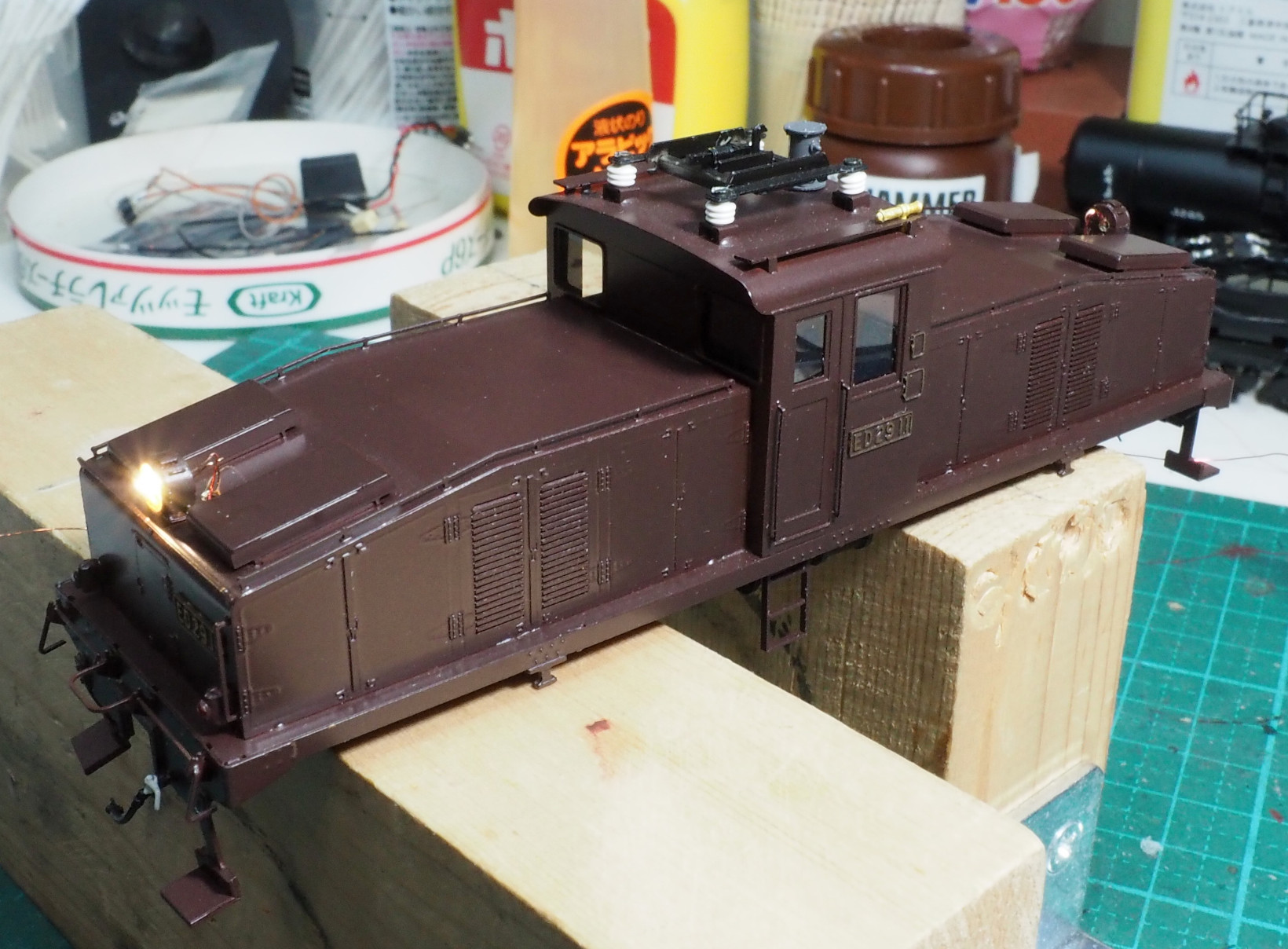

ついでにダミーのライトにチップLEDを入れる．
このロコは軽いのであまり牽引力がない．

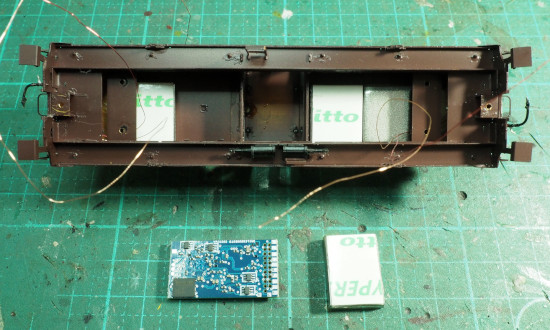

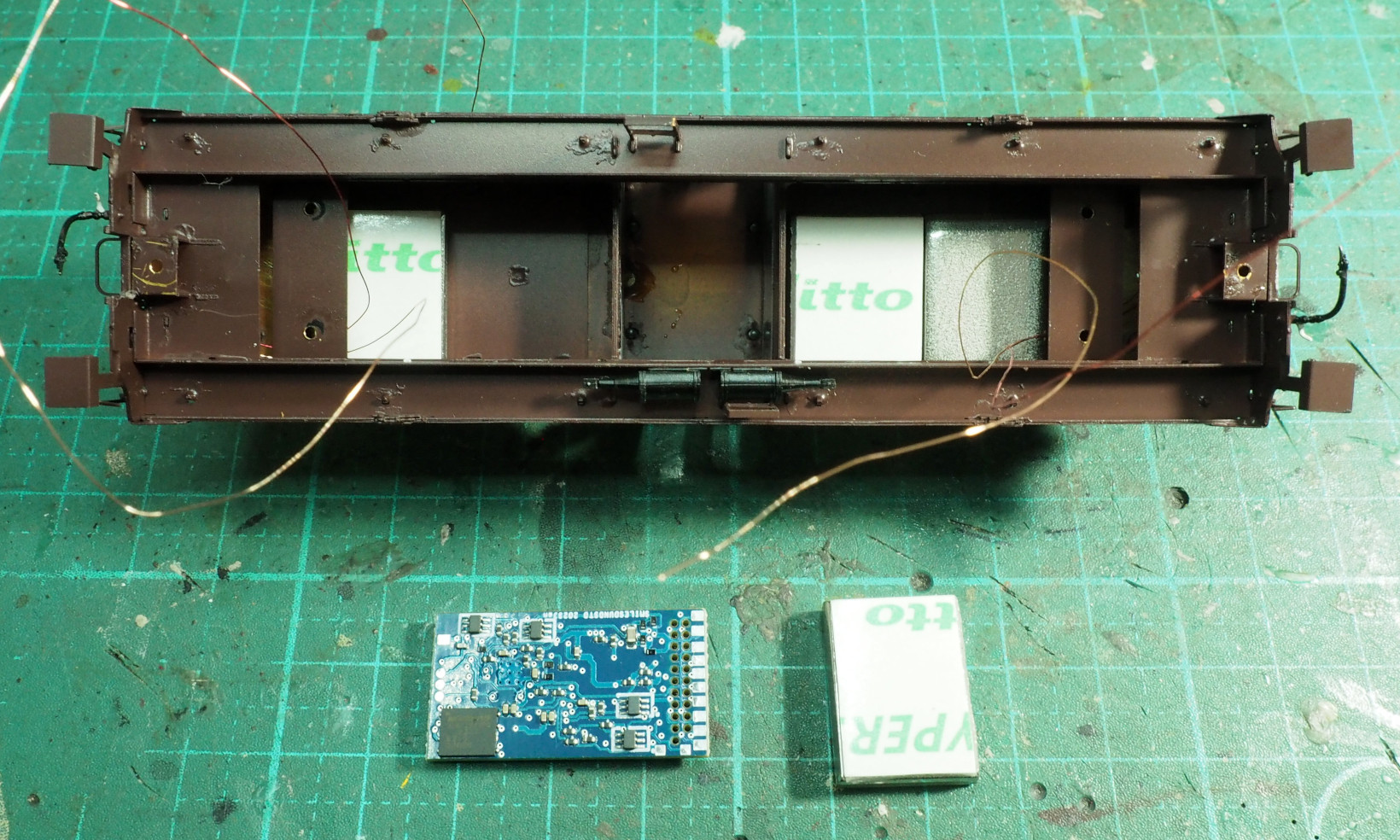

デコーダーの格納スペースを確保しながら、ウエイト(計31g)を積む．
スピーカーはキャブ内に両面テープで固定する．

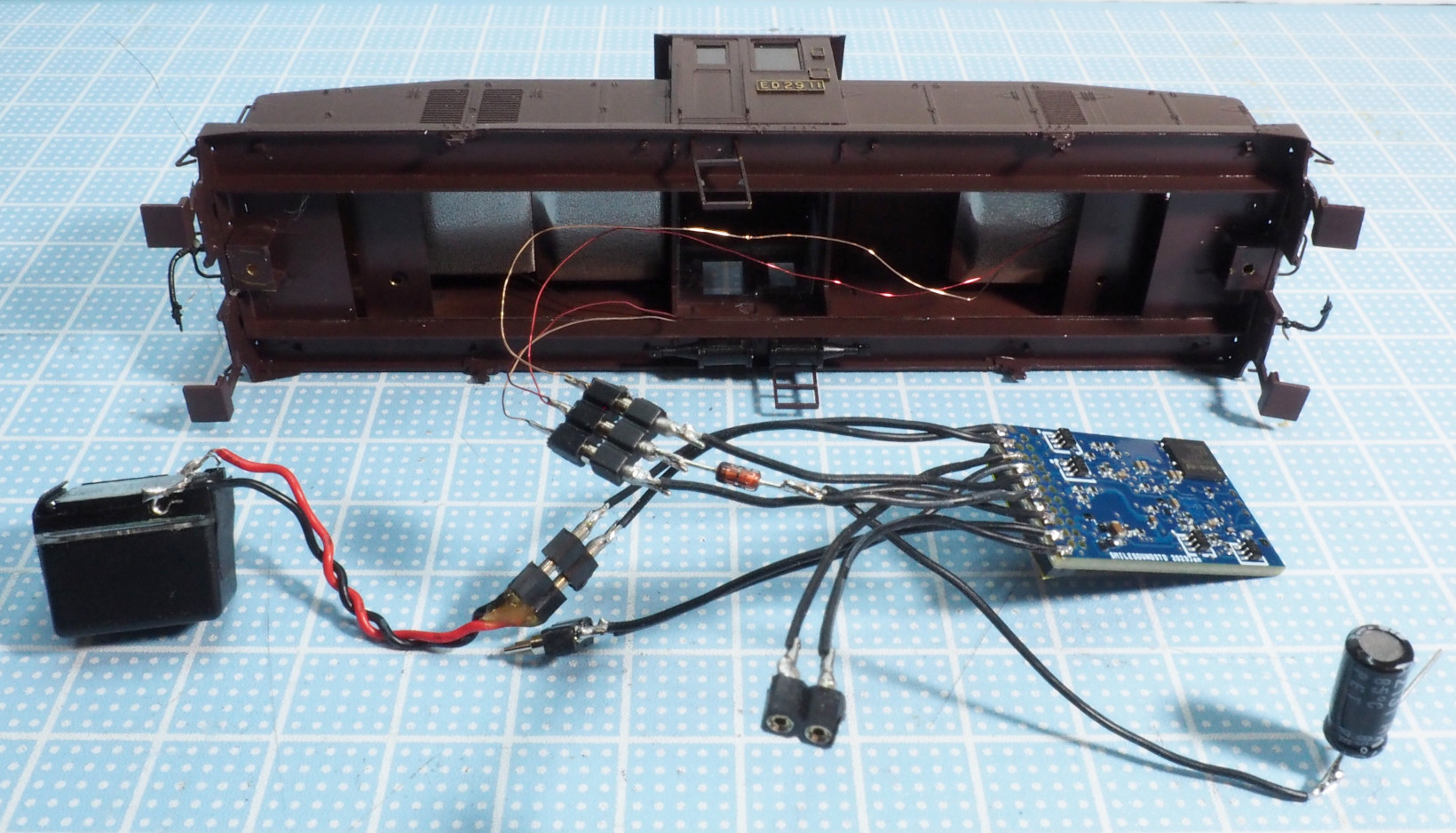

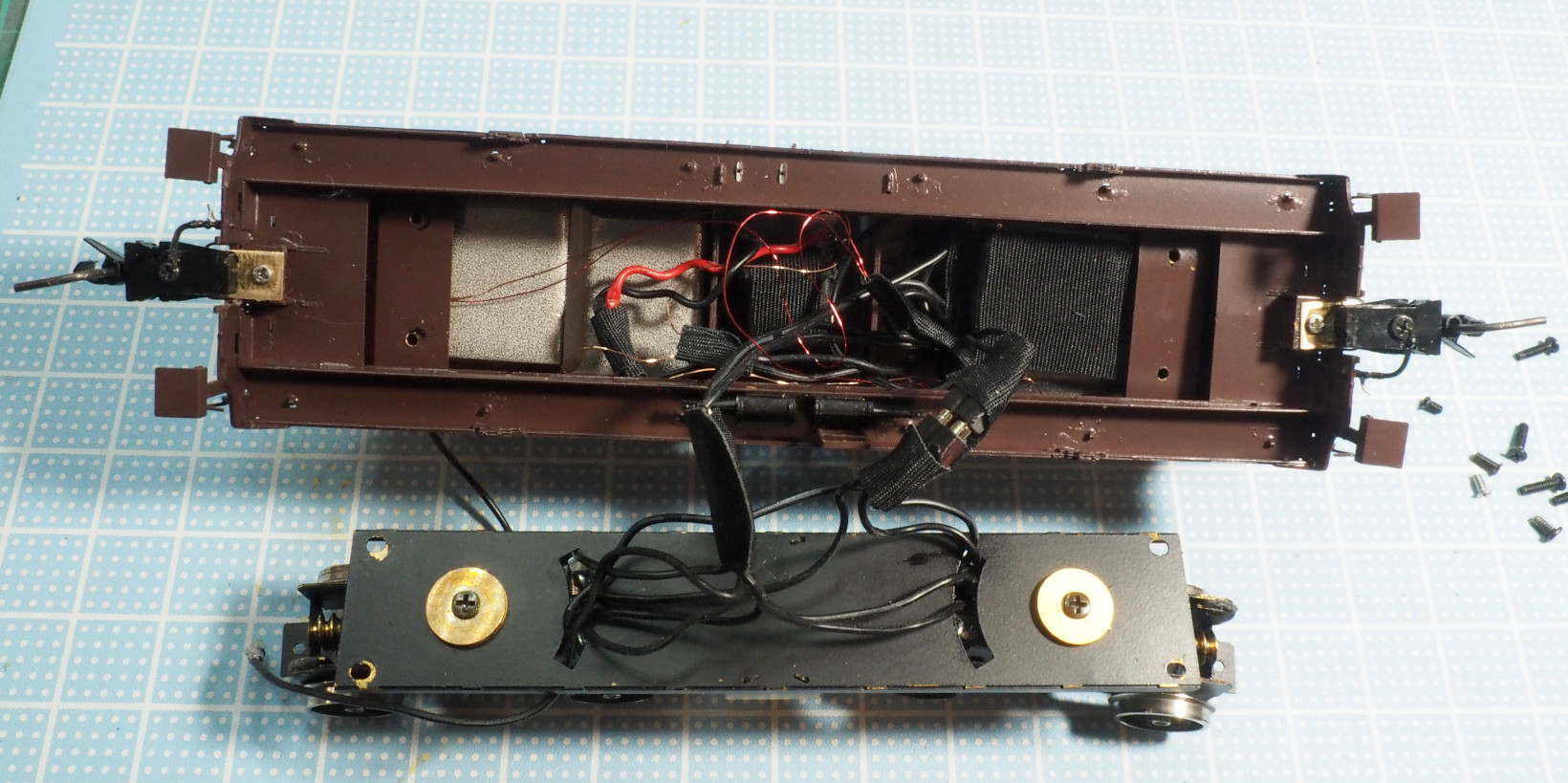

実はこの配線状態では、車内に入りきらなかったので、
ライト用のコネクタをやめて直結にした．
これでなんとか格納できる．
カップラーの後部が台車にぶつかるので、前に出す．

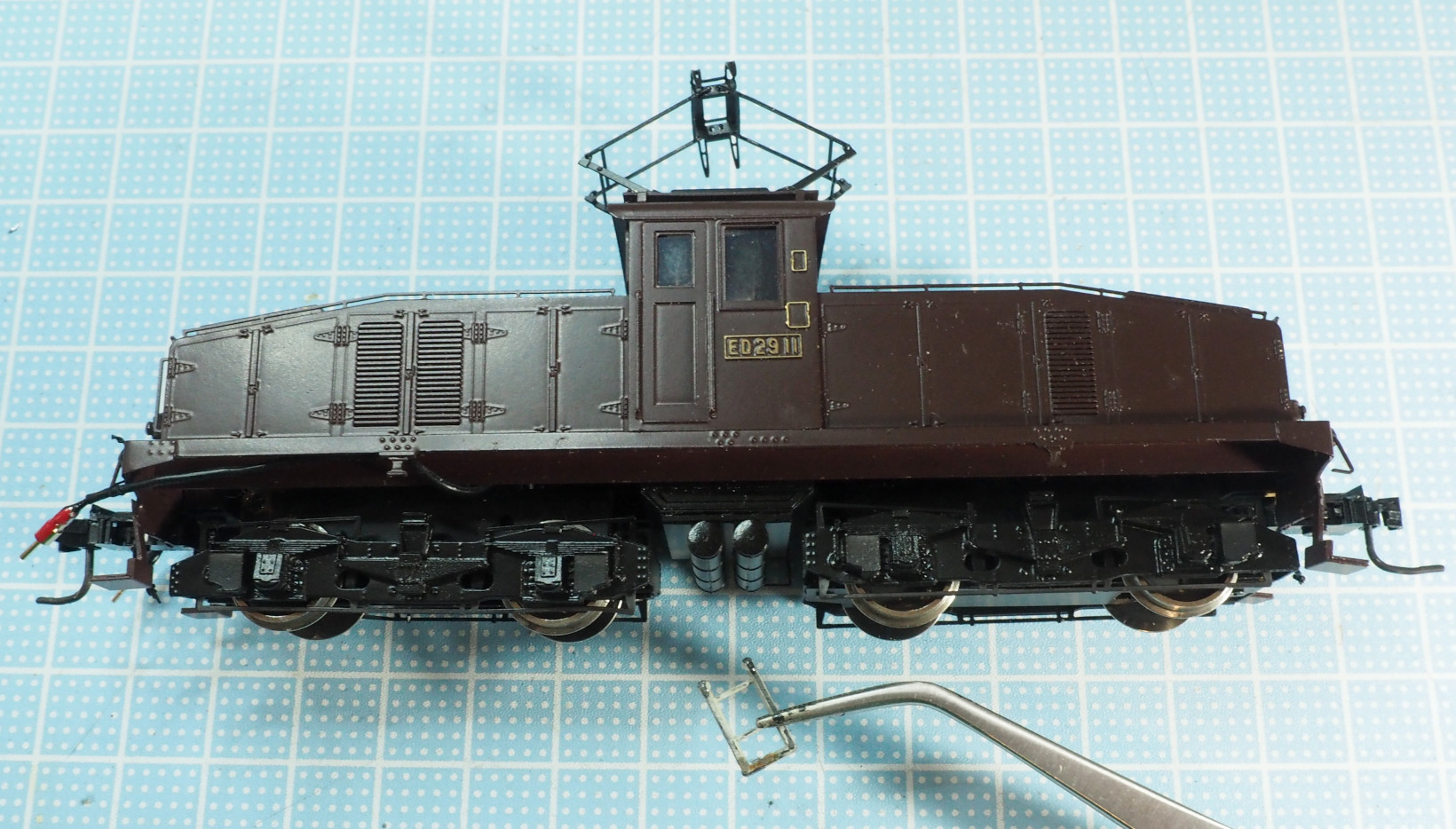

ステップがこわれたので、代わりのハシゴを接着剤でつける．

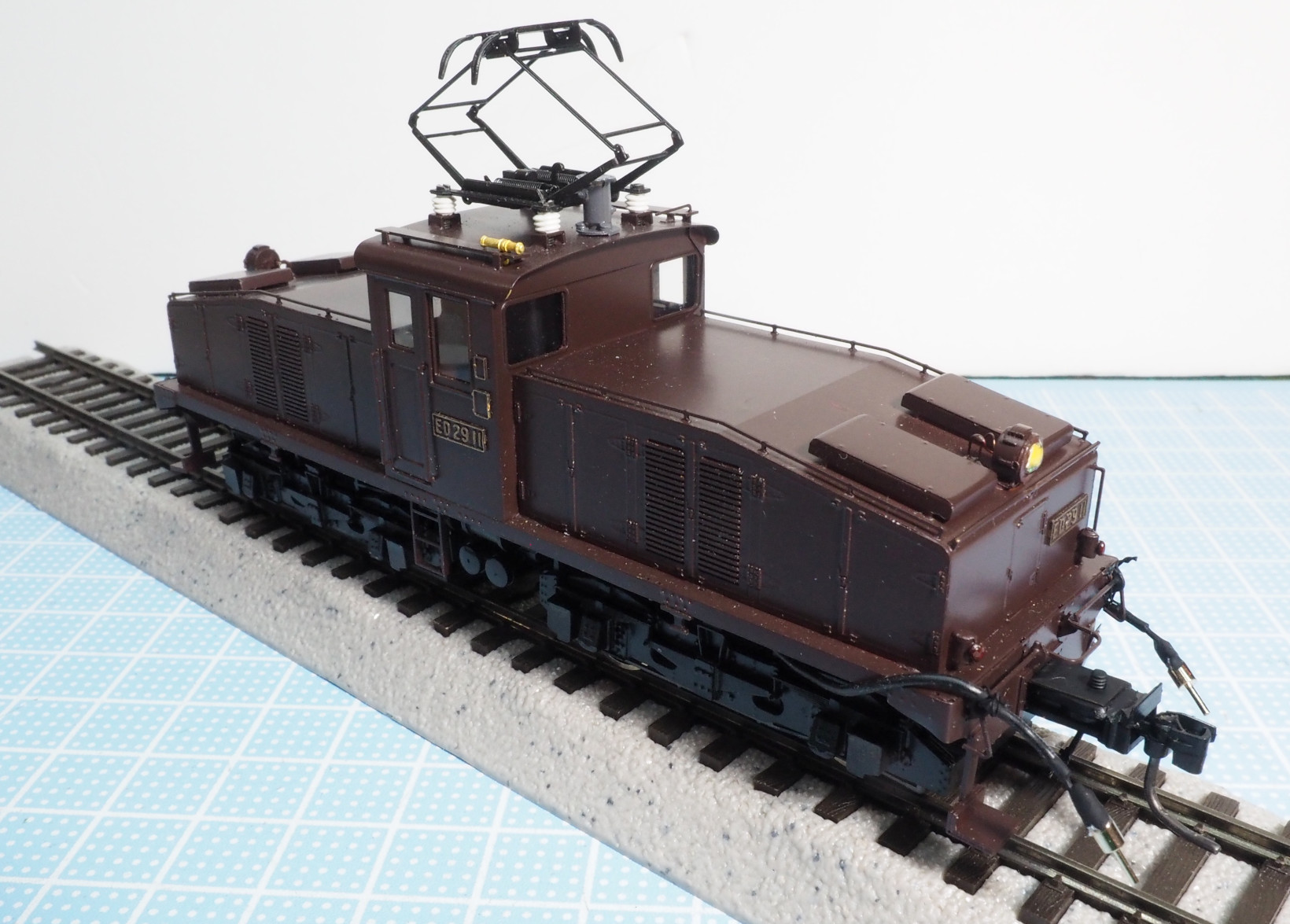

完成．
集電線とカップラーが少々目立つ？

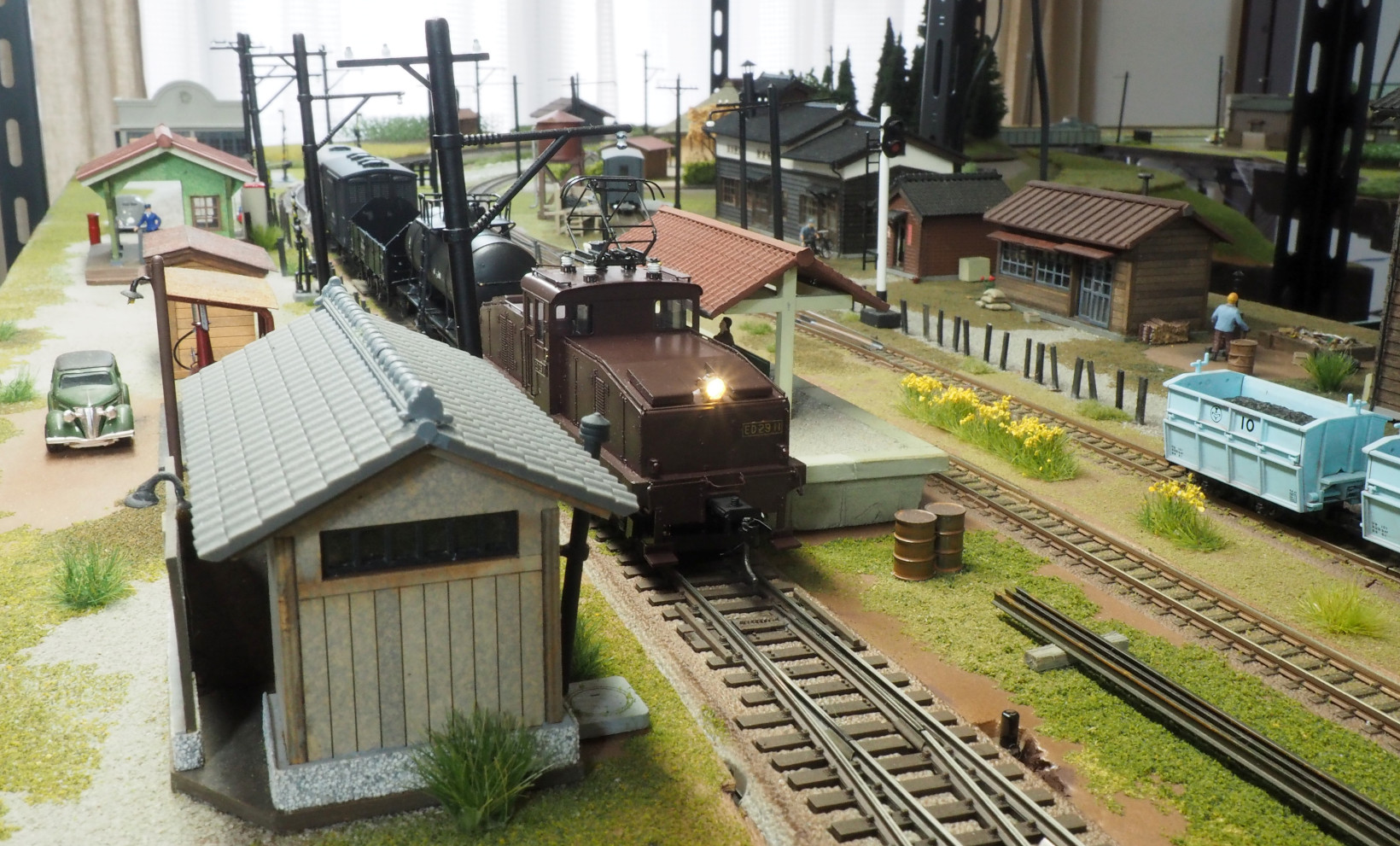

営業運転開始．
SmileSoundデコーダーのデータ
OLDDENKI_A77-20240726.ssdx
F0 【ヘッドライト・テールライト】 sf_f0.csv 即座に並列実行
F1 【サウンドON】 sf_f1.csv 即座に並列実行
F2 【AW2】 AW2.csv ファンクション操作で実行開始
F3 【警笛】 sf_typhon.csv 上記同
F4 【砂撒き音】 sand.csv 同
F5 【連結・解結音】 connect.csv 同
F6 【フランジ音】 sf_crvflange.csv 同
F7 【レール継ぎ目音】 sf_railjoint.csv 同
F8 【音量調整】 sf_vol_master.csv 同
F9 【bell】 bell.csv 同
F10 【非常停止】 sf_emg.csv 同
F11 【ATSベル】 sf_ats-s.csv 同
F12 【CP強制起動】 sf_lb.csv 同
F13 【入換表示灯】 f3.csv 同
F14 【テールライト(単機運転用)】 f6_headtail.csv 同
F15 【ATCベル】 sf_atc.csv 同
「 カワイの凸電をDCC化する」を参照
- - - - - - - - - - - - - - - - -
(動画 1分32秒)
このロコ、分解と組み立てはかなりやっかいで、作業中にあちこち壊れた．
サウンド化するにはやむをえないのだが、つくづく、完成品をいじるものではないと思う．
レールをクリーニングすれば、単機でも問題なく走行するが、集電線はあったほうがよい．
